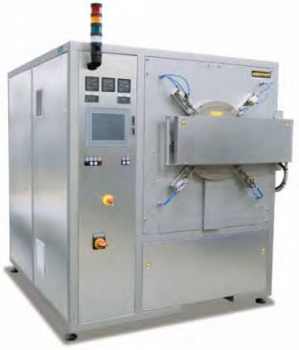

Горячие ретортные печи 1100°С

Горячие ретортные печи 1100°С

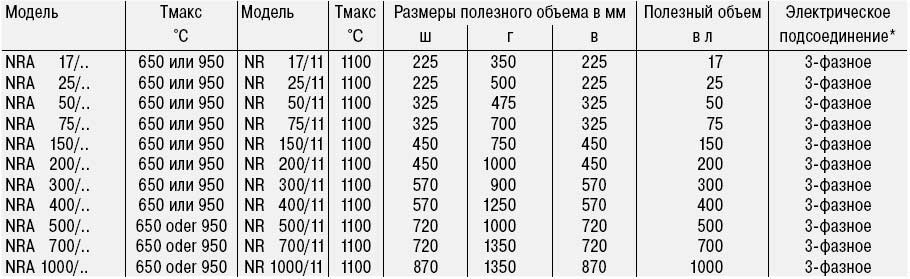

NRA 17/06 - NRA 1000/11

NRA 17/06 - NRA 1000/11

Эти газонепроницаемые лабораторные печи в зависимости от температуры оснащаются системой прямого или косвенного обогрева. Они подходят для разнообразных термических процессов, при которых требуется определенный защитный газ или атмосфера реакционного газа. Также эти компактные модели лабораторных печей подходят для термических процессов под вакуумом до 600°C. Полезное пространство лабораторной печи состоит из газонепроницаемой реторты, которая в области двери оснащена водяным охлаждением для защиты специального уплотнения. Ретортные лабораторные печи, оснащенные соответствующими устройствами безопасности, подходят для применения под реакционными газами, например, водородом, а также для инертного выжигания или процессов пиролиза при оснащении пакетом IDB.

На рисунке слева вверху: NR 75/06 с системой автоматической подачи газа и сенсорной панелью Н 3700NR_2.jpg

В зависимости от диапазона температуры, в котором будет использоваться, рекомендуются следующие модели лабораторных печей:

Модели NRA ../06 с Тмакс 650°C

  • Нагрев посредством расположенных внутри реторты нагревательных элементов
  • Однородность температуры до ΔТ 6 К в пределах полезного диапазона 100°C - 600°C
  • Реторта из стали 1.4571
  • Циркуляционный вентилятор в задней части реторты для оптимизации равномерности температуры


Модели NRA ../09 с Тмакс 950°CNR_3.jpg

  • Наружная система нагрева с нагревательными элементами вокруг реторты, а также с дополнительным нагревом дверцы
  • Однородность температуры до ΔТ 6 К в пределах полезного диапазона 200°C - 900°C
  • Реторта из стали 1.4841
  • Циркуляционный вентилятор в задней части реторты для оптимизации однородности температуры


Модели NR ../11 с Тмакс 1100°C

  • Наружная система нагрева с нагревательными элементами вокруг реторты, а также с дополнительным нагревом дверцы
  • Однородность температуры до ΔТ 10 К в пределах полезного диапазона 200°C - 1050°C,
  • Реторта из стали 1.4841


Стандартное исполнение для всех моделей:


Базовое исполнение:NR_4.jpg

  • Компактный корпус лабораторной печи сделан в виде рамной конструкции с использованием стальных листов
  • Интегрированные в корпус лабораторной печи системы управления и подачи газа
  • Сваренные подставки для загрузки в реторте и короб воздуховода в лабораторных печах с атмосферной системой циркуляции
  • Навешенная справа поворотная дверь с открытой системой водяного охлаждения
  • Многозонное регулирование для версий 950°C и 1100°C, отдельно в зависимости от газового пространствалабораторной печи и двери. В зависимости от размера газовое пространство лабораторной печи дополнительно разделено на одну или несколько зон нагрева
  • Управление температурой, осуществляемое при управлении загрузкой с измерением температуры внутри и снаружи реторты
  • Система подачи газа для негорючего защитного газа с расходомером и электромагнитным клапаном, включается посредством системы управления
  • Возможность вакуумирования до 600 °C, вакуумный насос поставляется опционально
  • Возможность подключения вакуумного насоса для холодного вакуумирования
  • Управление с помощью программируемого контроллера с сенсорной панелью H 700 для ввода данных (или P 300 для версии 650°C)



Дополнительное оснащениеNR_5.jpg

  • Оснащение для других негорючих газов

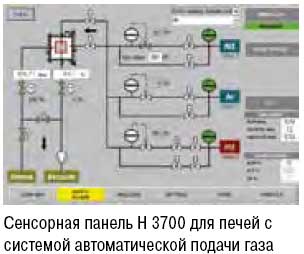

  • Автоматическая подача газа, включая регулятор массового расхода MFC для изменяющегося объема потока, контролируемый с помощью системы ПЛК-управления с сенсорной панелью H 3700
  • Вакуумный насос для вакуумирования реторты до 600 °C, в зависимости от насоса может быть достигнут вакуум до 10-5 мбар
  • Система охлаждения для сокращения времени протекания процессов
  • Теплообменник с закрытой системой водяного охлаждения для двери лабораторной печи
  • Измерительное устройство для определения остаточного содержания кислорода


Дополнительное оборудование Н2 для процессов под водородом


С целью использования лабораторной печи для процессов под водородом, возможна дополнительная комлектация с обязательным устройством безопасности. В целях гарантии надежности к использованию допускаются только проверенные компоненты с соответствующимиNR_6.jpg сертификатами. Управление лабораторной печью осуществляется посредством не дающей погрешностей системы ПЛК-управления (S7-300F/система управления с устройством безопасности).

  • Впуск Н2 при регулируемом нижнем давлении 50 мбар (относит.)
  • Сертифицированная концепция безопасности
  • ПЛК-управление с графической сенсорной панелью Н 3700 для ввода данных
  • Резервные клапаны для впуска водорода
  • Контролируемое предварительное давление всех газов, используемых для протекания процессов
  • Байпас для надежной продувки пространства лабораторной печи защитным газом
  • Факел для термического дожигания отработанных газов
  • Аварийный резервуар для продувки лабораторной печи в случае сбоя


Оснащение IDB для выжигания под защитным газом или для процессов пиролиза


Ретортные лабораторные печи серии NR и NRA превосходно подходят для выжигания под защитными газами или для процессов пиролиза. При оснащении пакетом IDB лабораторные печи оборудуются защитной установкой, посредством которой под наблюдением производится продувка пространства лабораторной печи защитным газом. Отработанные газы сжигаются в факеле отработанного газа. Как продувка, так и сжигание в факеле производятся под наблюдением, что позволяет обеспечивать надежность эксплуатации.

  • Протекание процесса при контролируемом и управляемом нижнем давлении 50 мбар (относит.)
  • Сертифицированная концепция безопасности
  • ПЛК-управление с графической сенсорной панелью H 1700 для ввода данных
  • Контролируемое предварительное давление газа для процесса
  • Байпас для надежной продувки пространства лабораторной печи защитным газом
  • Факел для термического дожигания отработанных газов



Указания по напряжению питания

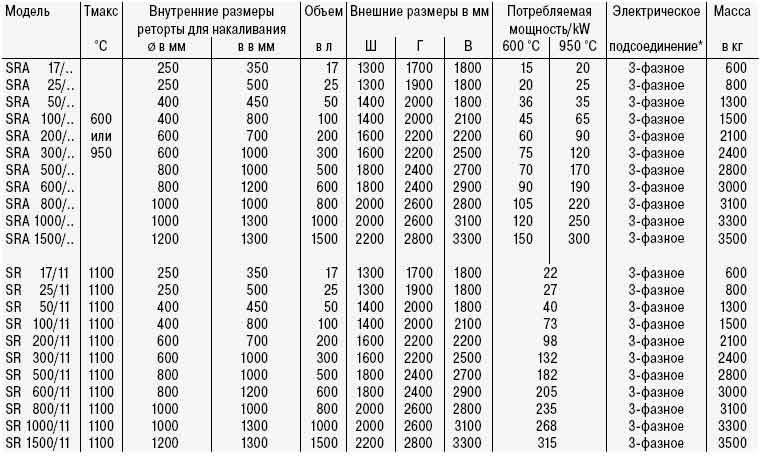

SRA 17 - SR 1500

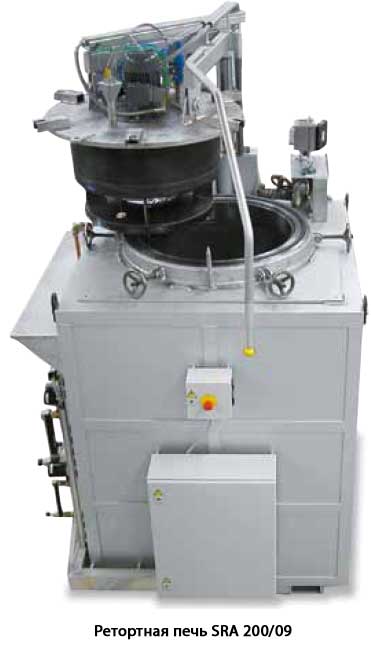

Ретортные печи SR и SRA (с циркуляцией газа) предусмотрены для эксплуатации с использованием защитного газа или реакционных газов. Загрузка печи производится сверху с помощью крана или другого используемого заказчиком грузоподъемного механизма. Таким же образом, производится загрузка в печь тяжелых грузов. Модели печей SR поставляются в различных вариантах.

В зависимости от диапазона температур, до которых должны нагреваться печи, предлагаются следующие модели:

Модели SR ../11 с Тмакс 1100°C

  • Циркуляционный обогрев вне реторты
  • Однородность температуры в соответствии с DIN 17052-1 до ΔT 14 K в пределах полезного пространства 500 °C-1100 °C смотрите Однородность и точность температуры
  • Реторта из стали 1.4841
  • Полизональное управление нагревом печи сверху вниз


Модели SRA ../09 с Тмакс 950°C
Исполнение как в моделях SR.../11, однако имеются следующие отличия:

  • Циркуляция атмосферы с помощью мощного вентилятора в крышке печи для oднородности температуры в соответствии с DIN 17052-1 до ΔT 8 K в пределах полезного пространства 200 °C-900 °C, смотрите ссылку

Модели SRA ../06 с Тмакс 600°C
Исполнение как в моделях SRA.../09, однако имеются следующие отличия:

  • Система нагрева размещена внутри реторты
  • Однородность температуры в соответствии с DIN 17052-1 до ΔT 14 K в пределах полезного пространства 100 °C-600 °C смотрите ссылку
  • Однозонное регулирование
  • Реторта из стали 1.4571

Базовое исполнение (все модели)
Исполнение как в моделях SRA.../09, однако имеются следующие отличия:

  • Загрузка в верхней части с помощью крана или грузоподъемного механизма, используемого заказчиком
  • Открывающаяся сбоку поворотная крышка


Дополнительное оснащение, исполнение Н2 и IDB: смотрите модели NR и NRA


Указания по напряжению питания
