Контроллеры, программное обеспечение, документирование

Контроллеры

Nabertherm обладает многолетним опытом в сфере дизайна и строительства стандартизованных и индивидуальных регулировочных установок. Все системы отличаются высокой степенью удобства управления и уже в базовой версии обладают значительными основными функциями.

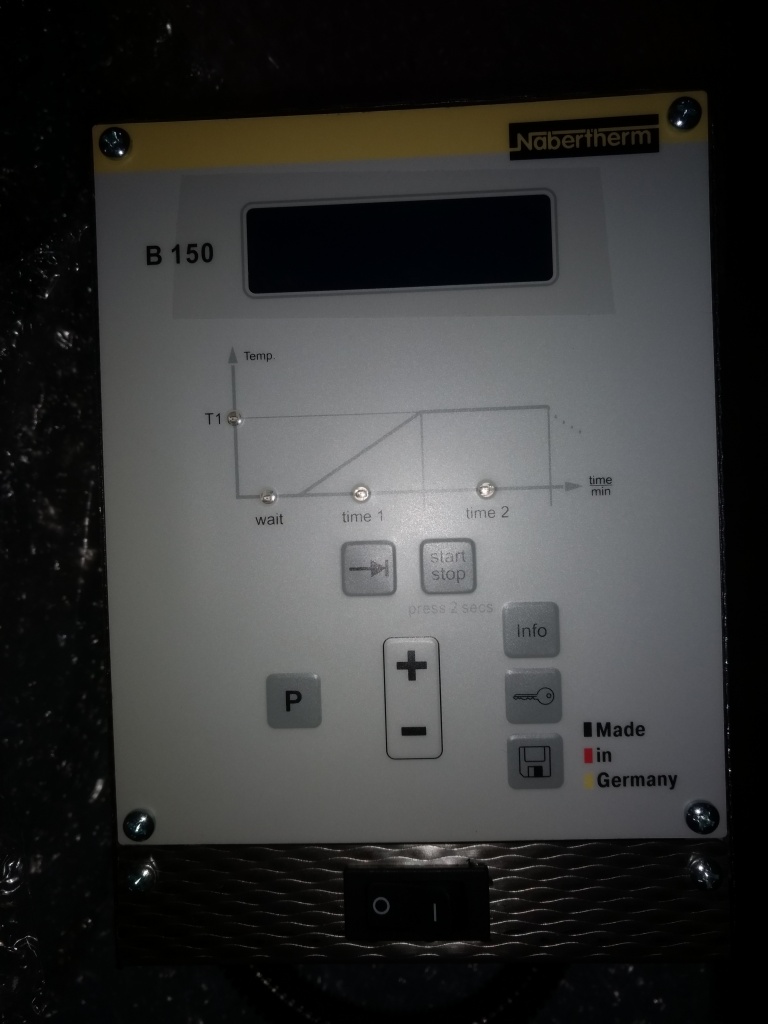

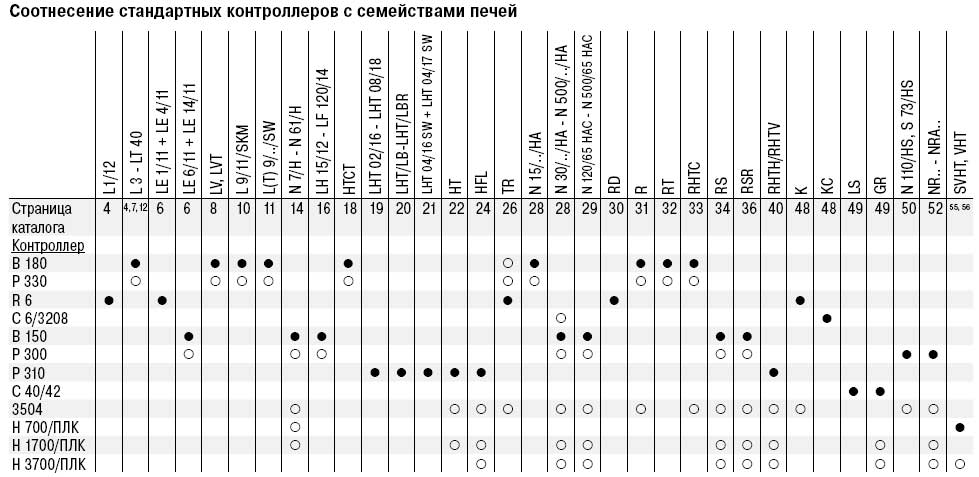

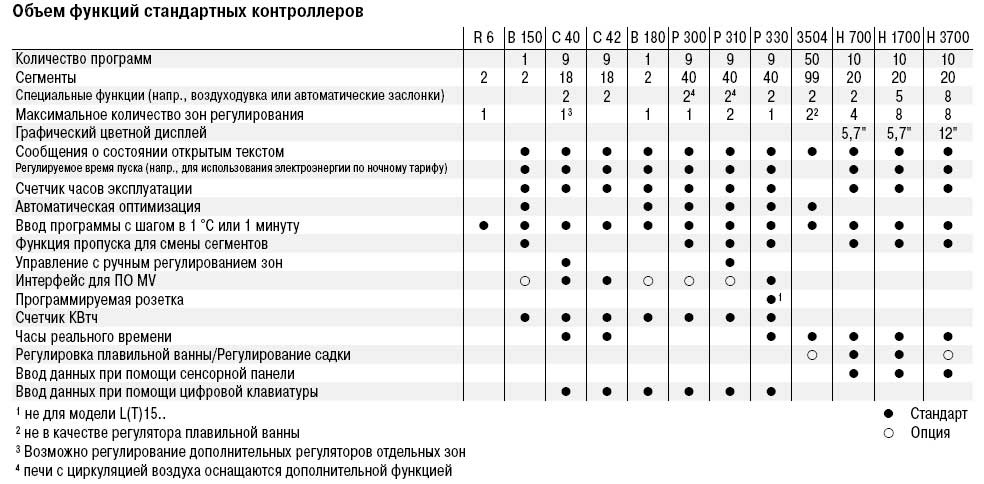

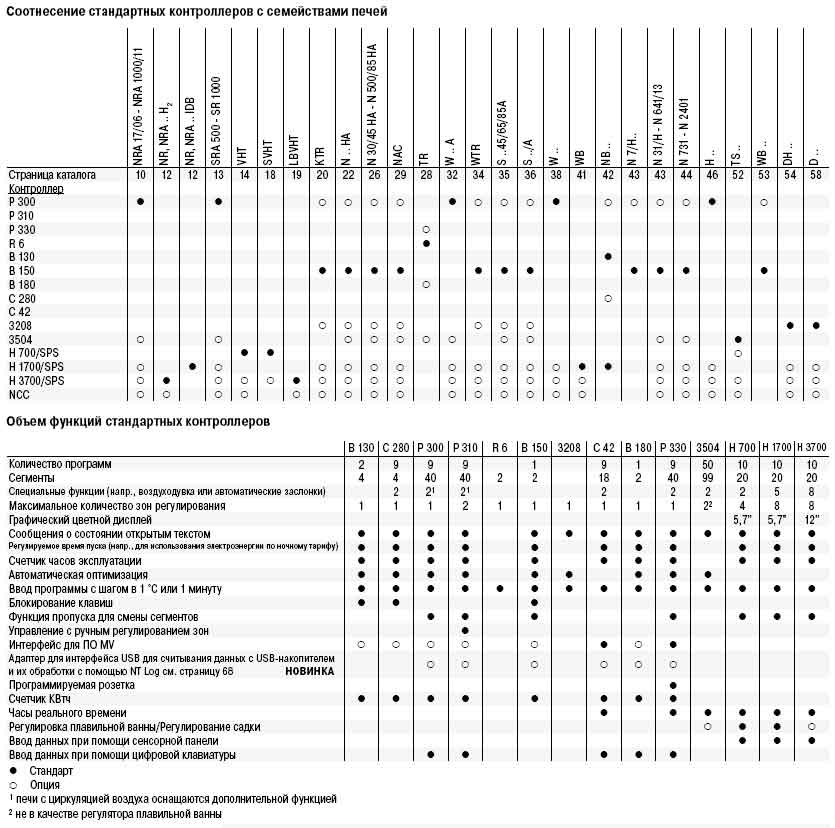

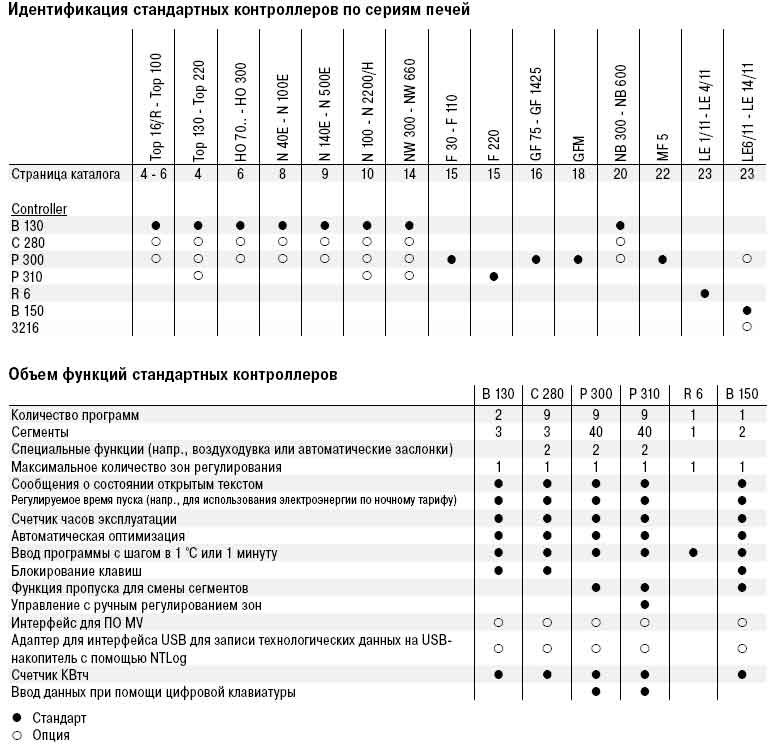

Стандартный контроллер

Наш широкий ассортимент стандартных контроллеров удовлетворяет большинству требований клиентов. Адаптированный к специфической модели лабораторной печи контроллер надежно регулирует температуру лабораторной печи. Стандартные контроллеры разрабатываются и изготавливаются на предприятиях группы Nabertherm. При разработке контроллеров нашим приоритетом является простота управления. В техническом отношении устройства адаптированы к той или иной модели лабораторной печи либо к соответствующей ситуации применения. От простого контроллера с одной устанавливаемой температурой до блока управления со свободно устанавливаемыми параметрами регулирования, сохраняемыми программами, регулировка микропроцессора ПИД с системой самодиагностики и интерфейсом для подключения к компьютеру – мы найдем решение для любых Ваших запросов.







Напряжения подключения для печей Nabertherm

1-фазное:
все лабораторные печи рассчитаны на напряжения подключения 110 В - 240 В, 50 или 60 Гц
3-фазное:
все лабораторные печи рассчитаны на напряжения подключения 200 В - 240 В либо 380 В - 480 В, 50 или 60 Гц

Программное обеспечение

Программа Controltherm MV для управления, визуализации и документирования
Документирование и воспроизводимость всегда более важны для обеспечения качества. Разработанное нами, высокоэффективная программа Controltherm MV представляет оптимальное решение для управления отдельными лабораторными печами или группами лабораторных печей, а также для ведения документации на основе контроллеров  Nabertherm.

В базовой версии лабораторная печь может подключаться к программному обеспечению MV. Возможно расширение системы для работы с лабораторными печами с 4, 8 или даже 16 зонами. Можно сохранить до 400 различных программ термической обработки. Производится документирование и соответствующая архивация процесса. Данные процесса могут считываться в графической форме или в форме таблицы. Кроме того, возможна передача данных процесса в программу Microsoft Excel.

Для лабораторных печей, управление которыми осуществляется не с помощью контроллера Nabertherm, с помощью программного обеспечения можно протоколировать фактическую температуру. В качестве дополнительного оснащения возможна поставка пакета расширения, к которому в зависимости от исполнения можно подключить 3, 6 или даже 9 независимых термоэлементов. Показания термоэлементов считываются и независимо от регуляторов анализируются с помощью программы MV.

Рабочие характеристикиdatas.jpg

  • Простая инсталляция, не требующая специальных знаний
  • Все контроллеры Nabertherm подключаются к интерфейсу
  • В зависимости от исполнения архивация данных изменения температуры возможна для 1, 4, 8 или 16 печей (в том числе многозональных) с помощью файлов с защитой от изменений
  • Возможно избыточное сохранение архивных файлов на сервере
  • Программирование, архивирование и печать программ и изображений
  • Свободный ввод текста (параметры садки) с удобной функцией поиска
  • Возможность анализа, конвертирование данных в Excel
  • Запуск и останов контроллера с ПК (только для контроллеров Nabertherm с интерфейсом)
  • Выбор языка: немецкий, английский, французский, итальянский или испанский
  • 400 дополнительных ПЗУ (только для контроллеров Nabertherm с интерфейсом)


Пакет расширения I для независимого от регуляторов подключения дополнительного места измерения температуры

  • Подключение независимого термоэлемента типа S или K с индикацией измеренной температуры в поставленном контроллере C 6 D, например, для документирования значений grafic.jpgтемпературы загружаемой партии
  • Преобразование и передача измеренных значений в программу MV
  • Анализ данных, см. раздел «Характеристики программы MV»

Пакет расширения II для подключения 3, 6 или 9 независимых от регуляторов мест измерения температуры

  • Подключение 3 термоэлементов типа K, S, N или B к поставленной клеммной коробке
  • Возможность расширения до двух или трех клеммных коробок для 9 мест измерения температуры
  • Преобразование и передача измеренных значений в программу MV
  • Анализ данных, см. раздел «Характеристики программы MV»


Профессиональные альтернативы регулирования и документирования

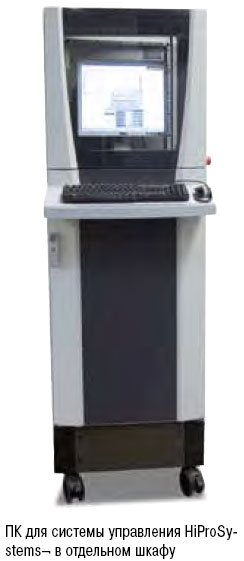

doc1.jpgУправление HiProSystems  и документирование

Эта профессиональная система управления и регулирования для однозонных и многозонных установок базируется на аппаратном обеспечении фирмы Siemens и может конфигурироваться и расширяться по Вашему желанию. HiProSystems используется, в частности, в тех случаях, когда требуется выполнение более чем двух функций, например работа воздухоподающей или вытяжной заслонки, охлаждающего вентилятора, выполнение автоматических движений, и/или должно производиться управление несколькими зонами лабораторных печей, и/или предъявляются повышенные требования к документации и/или к выполнению работ по техническому¬/сервисному обслуживанию, например, путем теледиагностики, или к комплексным процессам, например улучшения металлов, за исключением обработки в резервуаре с водой и т.д. Соответствующее документирование процессов можно настроить индивидуально.

Альтернативные пользовательские оболочки

Сенсорная панель Н 700

Стандартное исполнение для простого управления и контроля, соответствует основным требованиям

Сенсорная панель Н 1700

Программа температуры / времени и переключаемые специальные функции наглядно представлены в виде таблицы, сообщения отображаются текстом.

Сенсорная панель Н 3700

Все функции, а также все процессы сохраняются и представляются графически и ясно. С помощью различных интерфейсов (USB, Ethernet TCI/IP, MPI, Profibus) или других программ заказчика может производиться считывание данных с ПК и их дальнейшая обработка. Все заданные и фактические значения можно сохранить на карту памяти и считать при помощи устройства для считывания карт.

Об управлении, визуализации и документировании

Центр управления ЧПУ Naberthermdoc2.jpg

Индивидуальное расширение регулирования HiProSystems до центра управления Nabertherm предлагает
новые преимущества интерфейсов, управления, документирования и обслуживания, например, для управления несколькими лабораторными печами, вкл. управление садками за пределами лабораторной печи (закалочный бак, станция охлаждения и т. д.):

  • Используется для процессов термической обработки с повышенными требованиями к документированию, например, в металлической зоне, для технической керамики или медицинской техники
  • Возможно использование программного обеспечения с документированием также в соответствии с требованиями AMS 2750 D (NADCAP)
  • Возможна реализация документирования согласно требованиям Управления по контролю качества продуктов питания и медикаментов (FDA), часть 11, EGV 1642/03doc3.jpg
  • Возможно считывание данных садки с штрихкода
  • Интерфейсы для подсоединения к текущей системе PPS
  • Подсоединение к мобильному телефону для оповещения при помощи SMS, например, при неисправностях
  • Управление с различных мест расположения ПК
  • Возможна калибровка каждой точки измерения для температуры
  • Расширение посредством калибровки полигональной линии, включающей до 18 значений температуры для каждой точки измерения для использования при различных температурах, например, для исполнения согласно AMS 2750 D


О документации

Документационный центр Nabertherm (NDC) и запись данных при помощи NT Log

Для записи технологических данных системы управления и регулирования HiProSystems можно использовать персональный компьютер (ПК) с мощным программным обеспечением NDC. Данные документируются с защитой от подделки и могут быть представлены в виде таблицы или диаграммы. Индивидуальные doc4.jpgданные о загрузке лабораторной печи могут вводиться заказчиком; они архивируются вместе с технологическими данными. В качестве экономичной альтернативы можно использовать пакет NT Log. Во время обжига данные записываются на USB-накопитель. После завершения термической обработки записанные данные можно отсортировать на ПК с помощью бесплатного программного обеспечения для оценки и архивации.

Термограф

Помимо документирования с помощью программного обеспечения, подключенного к системе регулирования, компания Nabertherm предлагает различные термографы, используемые в зависимости от условий применения.



Модель 6100е Модель 6100а Модель 6180а
Ввод на сенсорном экране
х
х
х
Размер цветного дисплея в дюймах
5,5
5,5
12,1
Макс. количество входов для термоэлементов
3
18
48
Считывание данных с помощью USB-накопителя х
х
х
Ввод данных о загружаемой партии

х
х
Программа обработки результатов, входит в поставку
х
х
х
Для измерений TUS в соответствии с AMS 2750 D


х
