Однородность температуры и точность системы
Под однородностью температуры подразумевается определенное максимальное отклонение температуры в полезном пространстве лабораторной печи. При этом необходимо различать газовое и полезное пространство. Газовое пространство представляет собой общий объем лабораторной печи. Полезное пространство меньше газового и представляет собой объем, который можно использовать для загрузки.
Указание однородности температуры в Δ К в стандартной лабораторной печи
В стандартном исполнении однородность температуры указывается как относительное максимальное отклонение в пределах полезного пространства от определенной заданной рабочей температуры в пустой лабораторной печи во время выдержки. Для однородности температуры используется обозначение ΔТ 10 К при 750°С, это означает, что фактическая температура в лабораторной печи может составлять от 740 до 750°С или от 750 до 760°С. Получается, что фактическая температура максимально отклоняется на величину ΔТ вверх или вниз от заданной температуры.
На рисунке: Измерительная рама для определения однородности температуры
Спецификация по однородности температур (+/- °С), дополнительное оборудование
Если при установке заданной температуры или в определенном диапазоне заданных температур требуется абсолютная однородность температуры, необходимо откалибровать лабораторную печь соответствующим образом. Если, например, требуется однородность температуры +/-5°С при температуре 750°С, это означает, что замеры в полезном пространстве должны показывать минимум 745°С и максимум 755°С.
Точность системы
Допуски есть не только в полезном пространстве, но и на термоэлементе и на контроллере. То есть, если требуется абсолютная точность температуры (+/-°С) при определенной заданной температуре или в пределах определенного диапазона температур:
-
замеряется отклонение температуры измерительного участка от контроллера до термоэлемента;
- измеряется однородность температуры в полезном пространстве при этой температуре или в определенном диапазоне температур;
- при необходимости на контроллере настраивается смещение для подгонки отображаемой температуры на контроллере на фактическую температуру в лабораторной печи;
- составляется протокол по результатам измерения
Однородность темепературы в полезном пространстве, измерение с протоколом
В стандартной лабораторной печи однородность температуры ΔТ гарантируется без замера лабораторной печи. Но в качестве дополнительного оборудования можно заказать модуль измерения однородности температуры при установке определенной температуры в полезном пространстве согласно DIN 17052-1. В зависимоти от модели лабораторной печи в ней размещается рама, которая соответствует размерам полезного пространства. На этой раме в 11 заданных точках измерения крепятся термоэлементы.
Измерение распределения температуры осуществляется при температуре, заданной клиентом, по истечении предварительного установленного времени выдержки. При необходимости также можно откалибровать разные заданные температуры или определенный рабочий диапазон den.

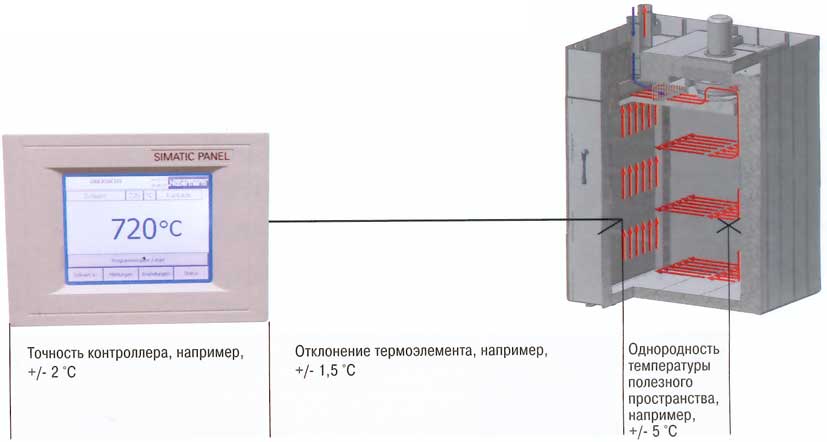

Точность системы определяется путем суммирования допусков контроллера, термоэлемента и полезного пространства
