Рамы для испытаний по Маршаллу

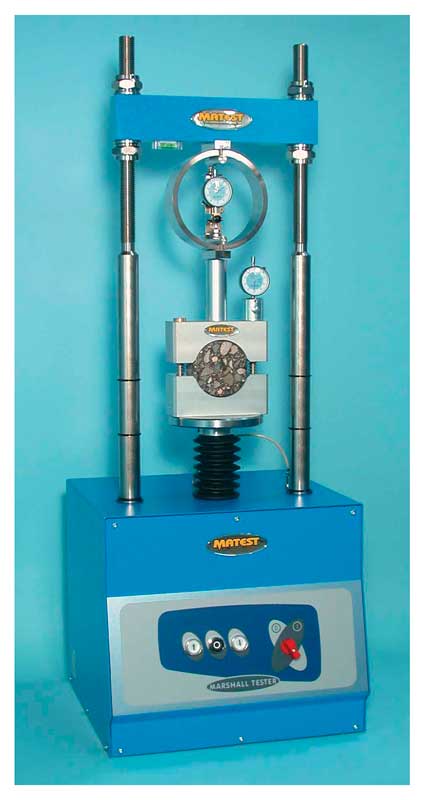

B042 KIT Рама Маршалла с механическим силоизмерителем на 30 кН

EN 12697-34, EN 13108 / ASTM D1559, D6927-06, AASHTO T245 / BS 598:107 / NF P98-251-2, CNR №30


Прочная конструкция, простая в использовании, требует минимального технического обслуживания.
Скорость подъема плиты – 50,8 мм/мин поддерживается постоянной с помощью электропривода. Величина нагружения до 30 кН измеряется динамометрическим кольцом с фиксацией максимального значения, достигаемого при разрушении образца. Поставляется с калибровочным сертификатом.
Кольцо оборудовано электрическим устройством для автоматической остановки машины при достижении максимально допустимой нагрузки и выключателем, останавливающим движение плиты при достижении максимальной и минимальной границ диапазона перемещения.

Поставляется в комплекте с динамометрическим кольцом на 30 кН, формой с измерителем перемещения и индикатором часового типа.

Электропитание: 230 В, 50 Гц, 750 Вт
Габариты (ДШВ): 410х400х1110 мм
Масса: 110 кг

Запасные части:

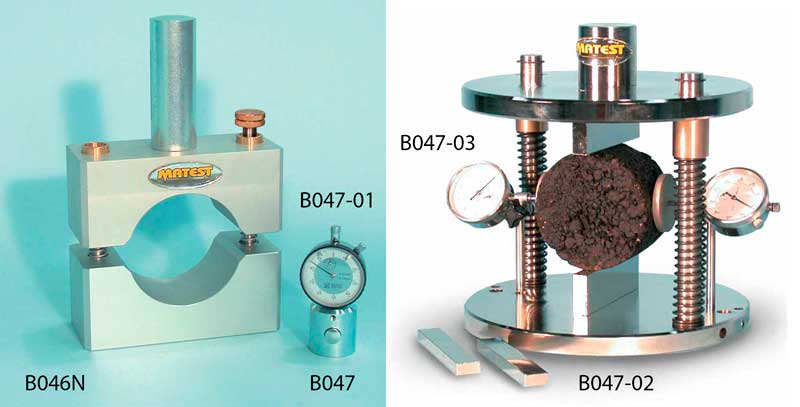

B046N Форма Маршалла ∅4”  EN, ASTM, NF, BS, CNR, AASHTO
Внутренний диаметр 4” (101,6 мм). Форма полностью открыта, поэтому нет необходимости ее разбирать, чтобы поместить образец.
Масса: 6 кг

B047 Измеритель перемещения
Размещается наверху формы с установленным на нем индикатором часового типа и фиксатором максимальной величины деформации.
Масса: 0,5 кг

B047-01 Индикатор часового типа, ход штока 10 мм, цена деления 0,01 мм.
Используется вместе с измерителем B047.

Принадлежности:

B047-02 Приспособление для определения предела прочности при расколе
EN 12697-23 / ASTM D4123 / CNR №134
Используется для определения предела прочности на растяжение при расколе и радиальной деформации образцов Маршалла ∅4” и 6” при приложении вертикальной нагрузки. Поставляется в комплекте с ножевыми упорами для испытаний образцов ∅4”и 6”. Изготовлено из стали с антикоррозийным покрытием.
Размеры: ∅248x270 мм. Масса: 14 кг

B047-03 Комплект из двух ИЧ, ход штока 10 мм, ц. д. 0,01 мм с регулируемыми упорами для измерения деформации.

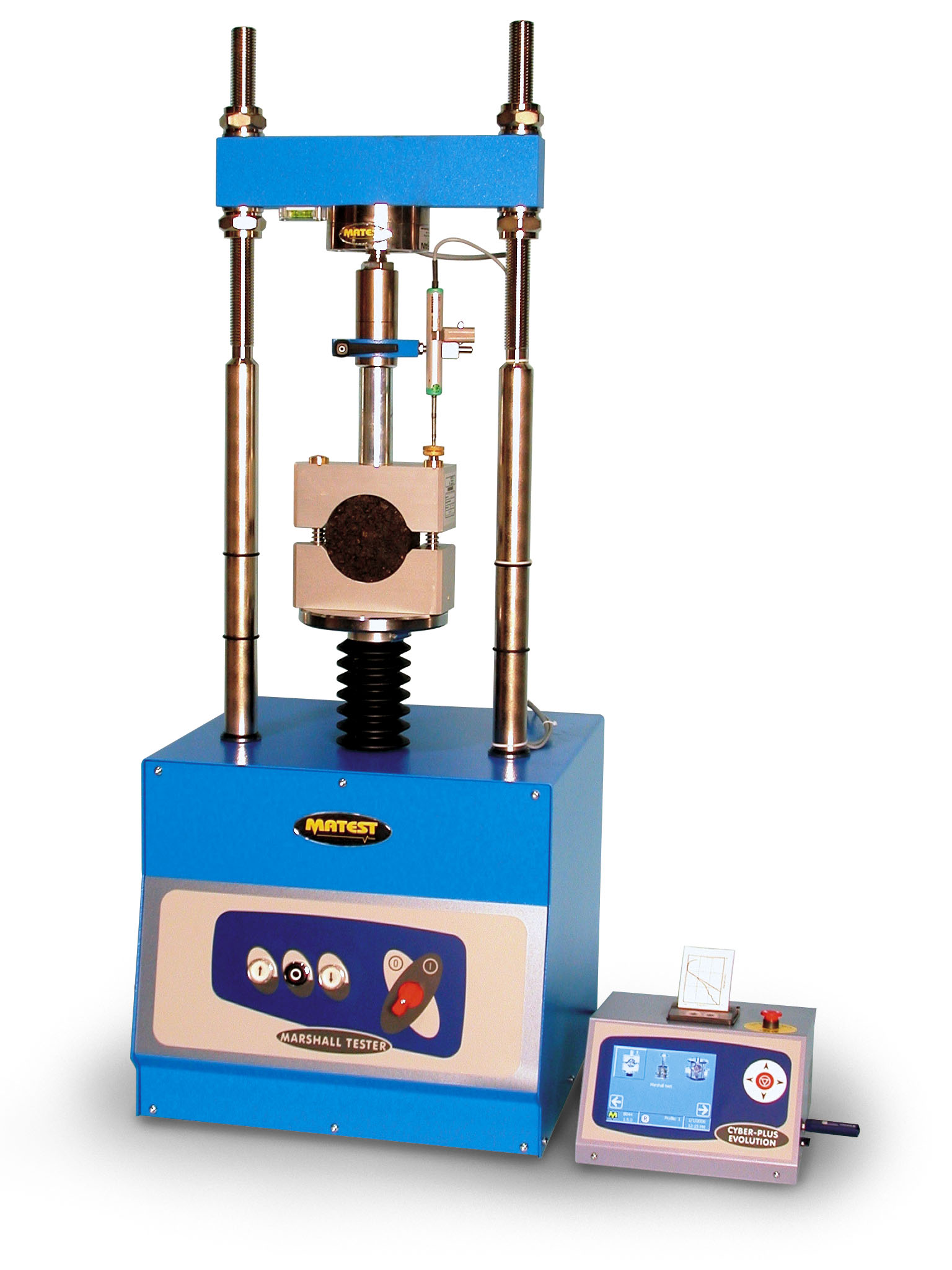

B043 KIT Цифровой тестер Маршалла на 50 кН

EN 12697-34, EN 12697-23, EN 12697-12, EN 13108, ASTM D1559, D6927-06 / AASHTO T245 / BS 598:107, NF P98-251-2 / CNR №30

Испытательная рама такая же, как в мод. В042 KIT, но нагрузка измеряется электронным сило- измерителем на 50 кН.

Деформация измеряется электрон- ным преобразователем с ходом 50 мм и линейностью ± 0,1%.
Во время испытания 8-ми канальный блок управления Cyber-Plus Evolution с микропроцессором  одновременно измеряет и отображает нагрузку в кН и деформацию в мм с возможностью построения и отображения функции нагружение/деформация, передачей данных на ПК или принтер через порт RS-232.

В комплект поставки входит форма Маршалла.

Электропитание:
230 В, 50 Гц, 900 Вт
Габариты (ДШВ):
650х400х1100 мм. Масса: 120 кг<

Принадлежности:

B043-01N ПО UTM2 (Universal Testing Machine 2)
Разработано для управления и удаленного контроля с ПК испытательными машинами Матест. Версия для испытаний по МАРШАЛЛУ
Стандарты: EN 12697-34 / CNR №30 / ASTM D1559, BS 598:107 / NF P98-251-2
График зависимости “X/Y НАГРУЖЕНИЕ/ДЕФОРМАЦИЯ”

Запасные части:

B046N Форма Маршалла ∅4”  EN, ASTM, NF, BS, CNR, AASHTO
Внутренний диаметр 4” (101,6 мм). Форма полностью открыта, поэтому нет необходимости ее разбирать, чтобы поместить образец.
Масса: 6 кг

Цифровой тестер Маршалла В043 KIT, дополненный специальными приспособлениями, может использоваться для следующих испытаний:

Оценка сцепления слоев асфальта (метод Лейтнера)

ALP A StB.4
Тест Лейтнера на сцепление слоев асфальтобетона выполняется на образцах цилиндрической формы ∅150 мм или100 мм, взятых из дорожных покрытий или сформованных в лаборатории.
Необходимые принадлежности:
B043 KIT Цифровой тестер Маршалла
B047-10 Приспособление Лейтнера для образца ∅150 мм
B047-11 Вставки в форму для образцов ∅100 мм
B043-01N ПО для испытаний по Маршаллу и Лейтнеру

Растяжение при расколе

EN 12697-23 / ASTM D4123 / CNR №134

B047-02 Приспособление для определения предела прочности на растяжение при расколе образцов ∅4” И ∅6”
Используется для определения предела прочности при расколе и радиальной деформации образцов Маршалла ∅4”(101,6 мм) и6” (152,4 мм) при приложении вертикальной нагрузки. Поставляется в комплекте с ножевыми упорами для образцов ∅4”и 6”. Изготовлено из стали с антикоррозийным покрытием.
Размеры: 248x270 мм. Масса: 14 кг.

B047-04 Комплект из двух преобразователей деформации, ход 10 мм, линейность ± 0,3%, с регулируемыми упорами для измерения деформации.

B044-03 Преобразователь перемещения, дополнительный, в комплекте с кабелем и разъемом, ход 50 мм, для измерения вертикальной деформации образца при испытании на растяжение при расколе.
При работе с ПО B043-02N вычисляется среднее значение показаний от 2-х преобразователей.

B043-02N ПО UTM2 (Universal Testing Machine 2)
Разработано для управления и удаленного контроля с ПК испытательными машинами Матест Версия НА РАСТЯЖЕНИЕ ПРИ РАСКОЛЕ
Стандарты: EN 12697-23 / ASTM D4123 / CNR №134

Калибры. Класс 1 Используются для калибровки преобразователей перемещения.
Модели:
S336-43 Калибр, номинальная длина 10 мм
S336-47 Калибр, номинальная длина 50 мм

Определение водоустойчивости образцов асфальта

EN 12697-12, EN 13108

Испытание проводят для оценки, насколько насыщение образца водой влияет на показания при определении непрямой прочности на растяжение. Для этого кроме цифрового тестера Маршалла B043KIT и приспособления на растяжение при расколе B047-02, необходимо оборудование:

B052-02 Водяная баня с цифровым управлением и охладителем
Диапазон температур: +3°C ... +95°C с точностью ±1°C
Требования EN 12697-12 и 12697-23: от +5°C до +25°C).
Объем: 45 литров.
Внутренние размеры: 635х360х205 мм
Баню можно использовать для испытаний по Маршаллу и как общелабораторное оборудование.
