Цифровая система управления “Cyber-Plus”

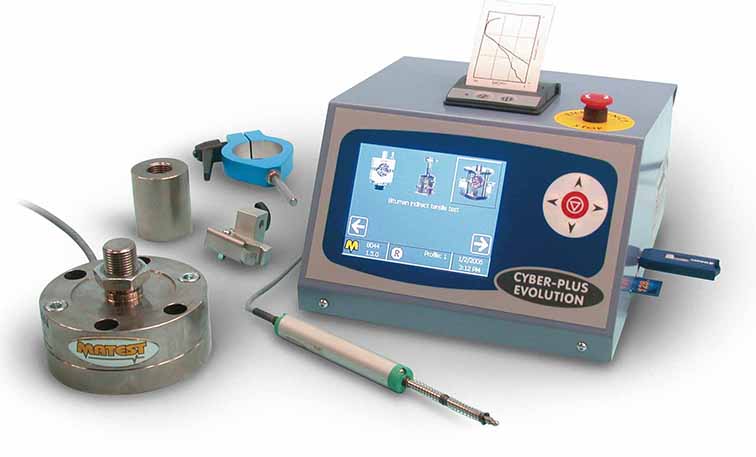

B044N SET Система управления Cyber-Plus 8 Evolution с “сенсорным экраном”

8-канальная система для сбора и обработки данных, а также модернизации любых типов машин (не только производства Матест) используется с:
- Механической нагружающей рамой Маршалла мод. B042 KIT;
- CBR/Маршалл двухскоростной нагружающей рамой мод. S213;
- Многоскоростной нагружающей рамой мод. S212;
- CBR моторизованным нагружающим тестером мод. S211 KIT.

Возможности:

Cyber-Plus 8 Evolution позволяет:
- Получать данные с 8 аналоговых / цифровых каналов: нагружающих ячеек и потенциометрических преобразователей линейного вертикального и/или горизонтального перемещения.

Выполнять следующие испытания:
- ПО МАРШАЛЛУ: EN 12697-34 / ASTM D1559 / CNR №30
BS 598:107 / NF P98-251-2
- ПРОЧНОСТЬ НА РАСТЯЖЕНИЕ: EN 12697-23 / ASTM D4123
- ОПРЕДЕЛЕНИЕ ВОДОУСТОЙЧИВОСТИ ОБРАЗЦОВ
АСФАЛЬТА: EN 12697-12
- CBR-ТЕСТ: EN 13286-47 / CNR / UNI 10009
ASTM D1883 / BS 1377 / NF P94-078
- ОДНООСНОЕ СЖАТИЕ: ASTM D2166
- И дистанционно управлять посредством ПК и ПО UTM 2.

Характеристики аппаратного обеспечения:

- 8 независимых каналов для датчиков и потенциометрических преобразователей или тензодатчиков для измерения нагрузки, деформации или перемещения;
- Питание по аналоговым каналам: 5 и 3 В;
- Аналоговый вход: ±20 мВ и ±5 В;
- Разрешение: 24 Бит;
- Сбор данных до 200 считываний в секунду для каждого канала;
- Безопасный дискретный выходной сигнал;
- Графический цветной сенсорный дисплей 1/4 VGA;
- Часы-календарь.

Характеристики встроенного ПО:

- Отображение значений нагружения, измеряемого тензометрическими преобразователями;
- Отображение значений деформации, измеряемых четырьмя преобразователями линейного перемещения;
- Графическое отображение результатов измерения;
- Отображение даты и времени
- Полуавтоматическая настройка и калибровка подсоединенных преобразователей;
- Линеаризация на 20 шагов задается пользователем;
- Автоматическая корректировка оси для тестов CBR/Маршалла;
- Автоматический расчет и отображение всех результатов в соответствии со стандартом;
- Настройка всех параметров теста: сигнализации, нулевого порога, процента завершения теста, расчет параметров;
- Выбор времени / даты и языка (итальянский, английский, французский, немецкий, испанский, польский);
- Неограниченное количество файлов для каждого типа теста;
- Иконки функциональных клавиш;
- Информационные сообщения (сигнализация, установка ячейки и преобразователя и т.д.);
- Защитная функция автоматической остановки машины при достижении максимальной нагрузки и деформации;
- Печать результатов на встроенном графическом принтере (принадлежность C127N) и управление / передача данных в режиме реального времени через Ethernet.
Технические детали аппаратного обеспечения.

Комплектация:

  • B044N CYBER-PLUS 8 EVOLUTION для сбора и обработки данных.
  • Электропитание: 230 В, 50/60 Гц
  • S337-34 Датчик нагружения на 50 кН, прецизионного, в
  • комплекте с кабелем и разъемом
  • S336-14 Преобразователь линейного перемещения , ход 50 мм, линейность ±0,1% в комплекте с кабелем и разъемом
  • Принадлежности для фиксации на машинах датчиков и преобразователей. Поставляются с сертификатом калибровки и готовы к использованию.
Каждый элемент можно заказать отдельно.

Принадлежности:

B043-01N ПО UTM2 (Universal Testing Machine 2)
Версия Маршалл тест
Построение графика “X/Y НАГРУЖЕНИЕ/ДЕФОРМАЦИЯ”
Стандарты: EN 12697-34 / CNR № 30 / ASTM D1559
BS 598:107 / NF P98-251-2

B043-02N ПО UTM2 (Universal Testing Machine 2)
Версия Определение предела прочности на растяжение при расколе
Стандарты: EN 12697-23 / ASTM D4123 / CNR № 134

S218N ПО UTM2 (Universal Testing Machine 2)
Версия CBR-тест
Стандарты: EN 13286-47 / CNR / UNI 10009 / ASTM D1883 BS 1377 / NF P94-078

S218-01N ПО UTM2 (Universal Testing Machine 2)
Версия Одноосное сжатие
Стандарт: ASTM D2166

Описание и технические характеристики ПО UTM2.

С127N Встроенный графический принтер

H009-01 ПК с 17” LCD монитором, клавиатурой, мышкой, соединительными кабелями и установленным приобретенным ПО.

С128 Лазерный принтер для печати графиков и документов с прямым подключением к CYBER-PLUS 8.
