Сушильные шкафы до 250°С на 2000 и 3000 л, Россия

Сушильные шкафы до 250°С на 2000 и 3000 л, Россия
Диапазон поддержания температуры от +30 ... +250°С (возможно увеличение температуры до +350 °С)
Внутренние и наружные размеры могут быть изменены по желанию Заказчика.
Сушильные шкафы могут быть оснащены контроллером ТРМ 10, надежный ПИД регулятор, проверенный временем, или контроллером Термодат 16 Е6. Это надежный ПИД-регулятор, позволяющий организовывать циклические испытания, строить графики и многое другое.
Сушильные шкафы оснащены центробежным вентилятором ЕВМ (Германия), вентилятор позволяет уменьшить неравномерность температуры внутри рабочей камеры и ускорить процесс сушки.
Внешний корпус сушильных шкафов выполнен из стальных листов 2 мм, покрытых порошковой краской, что существенно улучшает внешний вид.
При производстве корпуса сушильного шкафа применяются лазерные станки, данное оборудование позволяет изготавливать листы с ювелирной точностью. Для изготовления рабочей камеры сушильного шкафа используется высококачественная зеркальная импортная нержавеющая сталь, которая сохраняет неизменный внешний вид в течение долгих лет эксплуатации.
Для теплоизоляции используется утеплитель. Управление температурой в рабочей камере обеспечивает микропроцессорный контроллер с крупной цифровой индикацией. Установлена автоматическая двухканальная защита от возникновения аварийных ситуаций.
ТЭНы изготовлены из нержавеющей стали, имеют оребренную поверхность, а также повышенный ресурс работы, что гарантирует их долговечность.
Сушильные шкафы могут оснащаться независимым регистратором данных «Параграф», который позволяет получать графики работы шкафа в реальном времени.

Внешний корпус сушильных шкафов ШС выполнен из стальных листов толщеной 2 мм. Покрытие из порошковой краски существенно улучшает внешний вид. При производстве корпусов сушильных шкафов применяются лазерные станки, данное оборудование позволяет изготавливать листы с ювелирной точностью.

Для изготовления рабочей камеры сушильных шкафов используется высококачественная зеркальная импортная нержавеющая сталь, которая сохраняет неизменный внешний вид в течение долгих лет эксплуатации. При производстве внутреннего корпуса сушильного шкафа применяются лазерные станки. Листы свариваются точечной сваркой, все сварочные швы тщательно обрабатываются.

В качестве теплоизоляции используется утеплитель, отвечающий всем современным требованиям к качеству и долговечности теплоизоляционного материала.

Сушильный шкаф может быть оснащен съемными или выдвижными полками, поддонами.

ТЭНы изготовлены из нержавеющей стали имеют оребренную поверхность, а также повышенный ресурс работы, что гарантирует их долговечность.


Отличительные особенности Сушильных шкафов ШС:

– Каркас сушильного шкафа выполнен и квадратной трубы, усиленный косынками, что придает сушильному шкафу дополнительную жесткость, и сохранит безупречный внешний вид даже при условии небольших неприятностей при транспортировке или разгрузки.


– Диагонали каркасов, всех выпускаемых сушильных шкафов, проходят обязательную проверку.


– Все листы сушильных шкафов вырезаются, на высокоточном импортном лазерном оборудовании, квалифицированными специалистами. Ни одно отверстие не пробивается в ручную.


– Наружные листы изготавливаются из холоднокатаной стали толщеной 2 мм. Сушильный шкаф выглядит более презентабельно. Также благодаря этому листы в покрасочной камере прогреваются более равномерно и остывают плавно, вследствие чего краска ложиться ровно без изъянов. Порошковая покраска осуществляется в два слоя, стиль покраски шагрень, данное исполнение и несколько слоев краски делают незаметными мелкие царапины во время эксплуатации сушильного шкафа.


– Внутренняя камера сушильного шкафа выполнена из нержавеющей стали, все листы свариваются только с использованием аргонодуговой и точечной сварки на профессиональном импортном оборудовании, все места сварки обрабатываются пастой травильной Avesta BlueOne Pickling Paste, для защиты мест сварки и придания им декоративного внешнего вида.


– Сушильный шкаф имеет качественно организованный обдув, в задней стенке установлены 2 немецких вентилятора для теплого воздуха, воздух нагревается в фальш зоне и уже после этого подается в рабочею камеру.


– Сушильные шкафы оснащаются съемным блоком управления он может быть установлен как на корпус шкафа так и на стену возле сушильного шкафа, что соответствует правилам противопожарной безопасности принятым на большинстве промышленных предприятий России.


– Используются только высококачественные комплектующие ведущих Европейских и Российских производителей. Все комплектующие имеют необходимые сертификаты, подтверждающие их надежность. Проводится входной контроль качества. Все вентиляторы проверяются на специальном стенде, на отсутствие перегрева при длительной работе, правильно ли они от балансированы, и т.д.


– После финальной сборки каждый сушильный шкаф проходит заводские испытания в течение 5-10 рабочих дней. Во время технологического прогона проверяется работоспособность шкафа во всех температурных режимах.


– Сушильный шкаф может быть изготовлен по вашему техническому заданию (размеры, диапазон температур и другие технические параметры могут быть изменены). Возможна установка дополнительных опций.


– Может быть установлено: несколько съемных или выдвижных полок, воздуховод для подключения к вентиляции, вытяжной вентилятор, смотровое окно, внутренняя подсветка, дополнительные крепления, электронный или бумажный самописец, технологические отверстия, подставка под сушильный шкаф и т.д. Подробности уточняйте у наших специалистов.

Срок изготовления: 35-45 рабочих дней.
(Сокращение срока возможно по отдельному запросу).



Модель

ШС 250-2000

ШС 250-3000

Возможный тип контроллера

ТРМ 10

Термодат 16Е6

ТРМ 10

Термодат 16Е6

Кол-во полок-рядов поддонов (не входят в комплект) - max, шт

16-18



16-18

Кол-во поддонов (не входят в комплект, по 2 в ряду) - max, шт

32-36

32-36

Размер поддонов (ШхВхГ)

950х40х470

1230х40х530

Объем, л

2 000

3 000

Размеры рабочей камеры ШхВхГ, мм

950×1900×1100

1230×1950×1230

Габаритные размеры ШхВхГ, мм (без блока управления)

1150×2250×1400

1500×2300×1600

Внутренняя камера из высококачественной зеркальной нержавеющей стали

Есть

Наружный корпус из окрашенных порошковой краской листов, толщина 2 мм. Цвет краски RAL 7004

Есть

Теплоизоляция комбинированная, многослойная

Минеральная и муллитокремнеземистая калийная вата

Толщина теплоизоляции, корпуса и двери, мм

100

Диапазон автоматического регулирования температуры, °С

+ 30 … + 250

Вентиляторы для рециркуляции воздуха, немецкие, шт

2

Точность поддержания в контрольной точке в установившемся тепловом режиме, в пустой камере не хуже, °С

±2

Неравномерность температуры по объему в установившемся тепловом режиме, в пустой камере не хуже, °С

±5

ТЭНы

Оребренные, нержавеющие

Управление ТЭНом, Твердотельное реле на 40 А

Есть

Время разогрева до максимальной температуры, в пустой камере не более, мин

40

Датчик температуры

Термопара ХК

Контроллер - ПИД регулятор, включен в реестр как средство измерения

Есть

Система защиты

Есть

Напряжение питающей сети, В

380

Номинальная мощность не более, кВт

6

6

Блок управления имеет защиту

IP 31

Масса не более, кг

400

600

Гарантия

12 месяцев

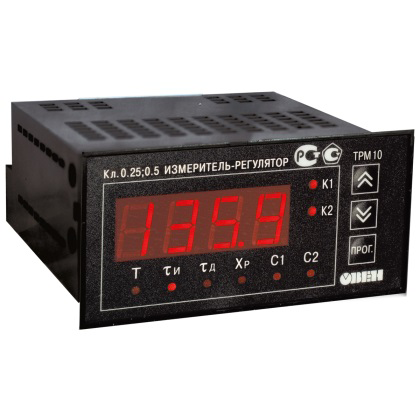

ТРМ-10
Терморегулятор ОВЕН ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.
Основные функции ПИД-регулятора ОВЕН ТРМ10

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму
  • Дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
  • Выходной сигнал тока 4...20 мА для регистрации измеренной величины (модиф. по типу выхода И)
  • Импульсный источник питания 90...245 В 47...63 Гц
  • Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
  • Программирование кнопками на лицевой панели прибора
  • Сохранение настроек при отключении питания
  • Защита настроек от несанкционированных изменений.



Термодат 16 Е6
Термодат-16Е6 – одноканальный программный ПИД-регулятор температуры и электронный самописец, с возможностью регулирования по двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5” дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-16Е5 оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений. Прибор относится к классу программируемых логических контролеров.

ПИД-регулятор

  • Электронный самописец
  • Графический дисплей
  • Регулирование по программе
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • Интерфейс для связи с компьютером RS485
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)

Предназначен для:

Замены устаревших самописцев
Регулирования температуры по заданной программе
Измерения и регистрации температуры
Аварийной сигнализации



Дополнительные опции:

Воздуховод с шибером для подключения к цеховой вытяжной вентиляции, на 120 мм.

Электронный регистратор «Параграф» PL 20

Бумажный самописец ДИСК 250-М

Съемная полка до 40 кг

Съемная усиленная полка до 70 кг

Рассекатель

Поддон из нержавеющей стали (ШхВхГ) 650х40х300

Поддон из нержавеющей стали (ШхВхГ) 700х40х320

Поддон из нержавеющей стали (ШхВхГ) 900х40х380

Поддон из перфорированной нержавеющей стали (ШхВхГ) 650х40х300

Поддон из перфорированной нержавеющей стали (ШхВхГ) 700х40х320

Поддон из перфорированной нержавеющей стали (ШхВхГ) 900х40х380

Поддон из перфорированной нержавеющей сетки (ШхВхГ) 650х40х300

Поддон из нержавеющих прутков ячейка 30х30 (ШхВхГ) 650х40х300

Поддон из нержавеющих прутков (ШхВхГ) 700х40х320

Поддон из нержавеющих прутков (ШхВхГ) 900х40х380

Подсветка

Смотровое окно

Технологическое отверстие, d=120 мм.

Усиление конструкции

Усиление пола

Сушильный шкаф с наружными листами из декоративной нержавеющей стали

Проходное исполнение с дверьми с обеих сторон

Ножки, регулируемые по высоте

Подставка под сушильный шкаф (ножки высотою 150 мм. Возможно увеличение высоты подставки)

Комплект колес, установленный на сушильный шкаф

Комплект регулируемых по высоте роликовых опор

Программируемый контроллер ТРМ 251

Контроллер ТРМ 210

Программируемый контроллер Термодат 16Е6

Преобразователь интерфейса (для связи сушильного шкафа с ПК)

Пандус

Тележка

Оснащения сушильного шкафа съемным блоком управления для установки его отдельно от сушильного шкафа, длина кабеля 5 м.

Реле времени для остановки нагрева

Система измерения влажности работает до + 70 градусов.

Звуковая сигнализация

Концевой выключатель                                                          –

Установка нескольких датчиков температуры, для измерения температуры на разной высоте рабочего объема
