Быстроходная роторная мельница Pulverisette 14
→
Быстроходная роторная мельница Pulverisette 14
- Макс. начальный размер частиц: 10 мм
- Макс. производительность: 5 л/ч
- Конечная степень измельчения: 0.08 - 6 мм
- Скорость вращения ротора: 6000 - 20000 об/мин
Область применения
“Пульверизетте 14” является универсальной лабораторной мельницей для быстрого измельчения мягких, среднетвердых, хрупких, волокнистых и чувствительных к температуре материалов. Bозможны диспергирование и гомогенизация сухих проб. Трудноподдающиеся измельчению пробы охрупчиваются посредством подачи жидкого азота перед измельчением.
При начальной крупности частиц загружаемого материала < 10 мм может быть достигнута конечная тонкость 40 мкм. Производительность мельницы зависит от природы материала и лежит между 0,05 и 5 кг в час.
Принцип действия

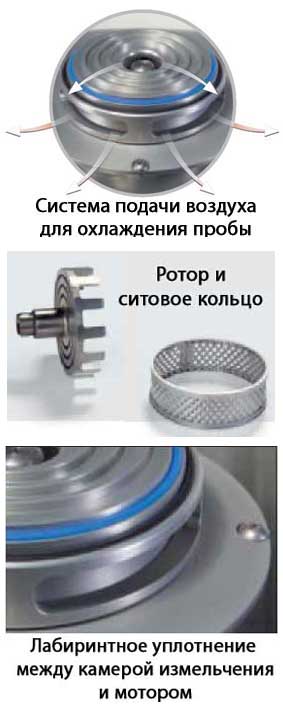

В быстроходной роторной мельнице проба измельчается за счет удара о ребра ротора, вращающегося с высокой скоростью. Дополнительно проба разрезается между зубьями ротора и вставным ситом. На последней стадии измельчения проба подвергается трению между ротором и вставным кольцевым ситом. Измельченная проба улавливается в приёмном сосуде из нержавеющего материала.
Особенности конструкции
- В стандартной комплектации роторная мельница поставляется с крышкой и приемным сосудом, для каждого конкретного случая применения дополнительно необходимо заказатьротор и кольцевое сито, а в случае необходимости еще и ударное кольцо или штивтовую вставку
- Измельчающая система может быть полностью удалена из прибора и вновь установлена без использования специальных инструментов
- Удаление измельчённой пробы производится вместе с заменяемой системой
- Очистка или сборка всех мелющих частей производится за пределами прибора
- Износостойкий ротор из высококачественной литой стали, допускающий большую нагрузку
- Скорость вращения ротора можно изменять с шагом 1000 об/мин
- Система направления потоков воздуха обеспечивает постоянство воздушного потока для оптимального охлаждения ротора, двигателя и пробы
- Измельчительная камера и измельчающие части прибора изготовлены из нержавеющей высококачественной стали
- Быстродействующий зажимный затвор
- Не требующий ухода трёхфазный мотор
- Пленочная клавиатура с регулятором выдержки времени, обзорная светодиодная индикация
- Регулирование с помощью микроконтроллера
- Встроенное регулирование внешнего лоткового питателя
- Защита от перегрузки
- Устойчивый полиуретановый корпус
Преимущества
- Быстрое измельчение большого количества пробы в результате высокоскоростного измельчения и простого обслуживания прибора
- Высокая стабильность вращения ротора даже при полной нагрузке
- Простая, свободная от загрязнения очистка измельчающих частей за пределами прибора
- Простая подготовка к измельчению с помощью заменяемой системы измельчающих частей прибора
- Обширные принадлежности
- Безопасность прибора проверена Немецким Aгенством технического надзора (TÜV) и соответствует стандарту EN 61010 и стандарту Eвропейского сообщества (СE)
Принадлежности
Kольца – сита
Нержавеющая, устойчивая к коррозии сталь, отверстия от 0,08 до 6 мм
- Kольцо-сито с усилительными кольцами для экстремальной нагрузки при измельчении твердых материалов
- Kольцо-сито с трапецеидальными отверстиями вызывает дополнительное измельчение благодаря повышенной срезающей нагрузке
- Kольцо-сито с круглыми отверстиями применяется для хрупкого материала и материала средней тонкости, имеющего узкий диапазон крупности частиц
- Kольцо-сито, покрытое TiN, используется для измельчения материалов средней твёрдости, вязких материалов
Роторы
Высококачественная нержавеющая сталь прецизионного литья, закалённая
- Ротор с 8 ребрами для быстрого измельчения волокнистых проб
- Ротор с 12 ребрами для крупности частиц загружаемого материала < 10 мм
- Ротор с 24 ребрами для измельчения тонкого материала с размером частиц < 5 мм при максимальном потоке воздуха
- Ротор с 12 ребрами, покрытый ТiN, для измельчения материалов средней твёрдости, вязких материалов
- Ротор с 12 ребрами, покрытый твердым сплавом карбида вольфрама, для измельчения материалов, содержащих опасные вещества
Ударное кольцо–вставка
Особая констукция ударного кольца, используемого вместе с кольцевым ситом, обеспечивает очень бережное измельчение пробы, достичь которого без ударного кольца во многих сучаях невозможно. Ударное кольцо действует как статор, на котором дополнительно разбивается материал. Результат: увеличение производительности - быстрое и эффективное измельчение с минимальной тепловой нагрузкой на пробу. Это идеальное решение для чувствительных к температуре материалов, таких как древесное волокно, порошковые краски или искусственные материалы, а также для щадящего измельчения материалов, содержащих жир или остаточную влажность.
Штивтовая вставка
Для измельчения без использования сита проб средней твёрдости и материалов, содержащих масло или жир (воск, парафин и т.п.), “пульверизетте 14” можно оснастить уникальной штифтовая вставкой (состоит из штифтового ротора и крышки камеры измельчения со штифтовой втулкой).

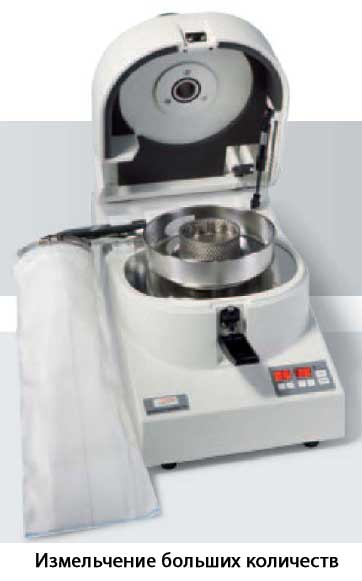

Измельчение больших количеств
Прифланцованный фильтровальный мешок позволяет измельчать большие количества пробы. Благодаря повышенному потоку воздуха проба одновременно охлаждается, поэтому советуем использовать этот комплект также для измельчения очень легких материалов и чувствительных к температуре проб.
Kомплект переоборудования на безжелезное измельчение
Для переоборудования на безжелезное измельчение (например, для измельчения листьев, зерновых или мягких продуктов питания, риса, дерева, кожи) используется ротор и кольца-сита из чистого титана (DIN 17850). Вся измельчительная камера также покрыта ПТФЭ.
RoHS
Для подготовки проб по RoHS (например, для подтверждения наличия 6-валентного хрома), оснастите мельницу ротором и кольцевым ситом с покрытием из карбида вольфрама.
Автоматическая дозировочная подача проб
Электромагнитный вибрационный лотковый питатель “лаборетте 24“ позволяет проводить непрерывную и точную подачу проб непосредственно во время измельчения. Микроконтроллер “пульверизетте 14” автоматически отключает вибрационный лотковый питатель при превышении скорости подачи пробы.
Вспомогательное оборудование
Лотковый питатель Laborette 24
Назначение прибора - медленная дозировочная подача сыпучих веществ в широком диапазоне применения, например, для делителей проб, мельниц, смесителей и весов.
На выбор предлагается 2 вида лотка:
· V-образный для узкой для целенаправленной подачи пробы
· U-образный для равномерного слоя материала и ускоренной подачи образца
Примеры применения
Аналитика
|
Изготовление проб для химического анализа грунтовых проб, шламов или растительных проб, спектроскопии
|
Биология
|
Растения, корни, листья, иглы хвойных деревьев, зерновые, лекарста, торф, семена, зола
|
Химия
|
Химикаты, наполнители, воск, парафин, мел, каолин
|
Сельское и лесное хозяйство
|
Растения, древесина, корни, листья, иглы хвойных деревьев, зерновые, земля (без камней), удобрения, гранулы, корма
|
Продукты питания
|
Рис, пряности, пищевые продукты для определения содержания протеина и азота, сухофрукты
|
Искусственные материалы и текстильные изделия
|
Текстильные изделия, кожа, целлюлоза, композиционные материалы, резина, порошковые краски, стиролы, полиэфиры, синтетические смолы, пленки, ПВХ, полипропилен и полиэтилен
|
Фармацевтика
|
Фармацевтика, драже, таблетки
|
Окружающая среда/RoHS
|
Электронные детали, искусственные материалы, стекло
|
Технические характеристики
Полная потребляемая мощность
200-240 В/1~, 50-60 Гц, 1150 Вт
|
Вес
нетто
брутто
|
23 кг
25 кг
|
|
Габариты ШхГхВ
|
настольная модель: 31 x 48 x 47 см
|
|
Упаковка ШхГхВ
|
картонная коробка: 46 x 63 x 55 см
|
Мощность вала двигателя по VDE 0530, EN 60034
550 Вт
|
|
Значение звуковой эмиссии на рабочем месте согласно IEC 61672-1
прим. 75 дБ(A)
(в зависимости от измельчаемого материала, установленного числа оборотов и конфигурации прибора)
|
Данные для заказа
|
Номер заказа
|
Описание
|
Pulverisette 14
РОТОРНАЯ МЕЛЬНИЦА С ИЗМЕНЯЕМОЙ СКОРОСТЬЮ
(Без ротора и ситового кольца, вкл. приемный сосуд)
|
|
14.3000.00
|
Для 200-240 V/1 ~, 50-60 Герц, 1150 Ватт
|
|
|
Ротор из нержавеющей стали
|
|
44.4080.10
|
С 8 ребрами
|
|
44.4120.10
|
С 12 ребрами
|
|
44.4240.10
|
С 24 ребрами
|
|
|
Ситовое кольцо из нержавеющей стали
|
|
|
С трапецевидной перфорацией
|
|
44.1000.10
|
0.08 мм
|
|
44.1010.10
|
0.12 мм
|
|
44.1020.10
|
0.2 мм
|
|
44.1050.10
|
0.5 мм
|
|
44.1080.10
|
0.75 мм
|
|
44.1100.10
|
1 мм
|
|
44.1150.10
|
1.5 мм
|
|
44.1200.10
|
2 мм
|
|
|
С круглой перфорацией
|
|
44.2100.10
|
1 мм
|
|
44.2200.10
|
2 мм
|
|
44.2400.10
|
4 мм
|
|
44.2600.10
|
6 мм
|
|
Ситовое кольцо для сильной нагрузки из нержавеющей стали с укрепленными гранями, трапецевидная перфорация
|
|
44.3000.10
|
0.08 мм
|
|
44.3010.10
|
0.12 мм
|
|
44.3020.10
|
0.2 мм
|
|
44.3050.10
|
0.5 мм
|
|
44.3080.10
|
0.75 мм
|
|
44.3100.10
|
1 мм
|
|
44.3150.10
|
1.5 мм
|
|
44.3200.10
|
2 мм
|
|
Принадлежности для размола среднетвердых, жестких материалов и для "безжелезного" размола
|
|
14.3750.00
|
Крышка и приемный сосуд, покрытые фторопластом
|
|
44.4120.32
|
Ротор с 12 ребрами, чистый титан
|
|
|
Ситовое кольцо с трапецевидной перфорацией из чистого титана с усиленной кромкой
|
|
44.3021.32
|
0.2 мм
|
|
44.3051.32
|
0.5 мм
|
|
44.3101.32
|
1 мм
|
|
44.3201.32
|
2 мм
|
|
|
|
|
44.4120.00
|
Ротор с 12 ребрами, покрытый TiN
|
|
44.4240.00
|
Ротор с 24 ребрами, покрытый TiN
|
|
|
Ситовое кольцо с трапецевидной перфорацией покрытое TiN
|
|
44.1010.00
|
0.12 мм
|
|
44.1020.00
|
0.2 мм
|
|
44.1050.00
|
0.5 мм
|
|
44.1100.00
|
1 мм
|
|
Принадлежности для размола образцов, содержащих опасные вещества
|
|
44.4120.08
|
Ротор с 12 ребрами, покрытый твердым сплавом карбида вольфрама
|
|
44.1025.08
|
Ситовое кольцо 0.25 мм с трапецевидной перфорацией, покрытое твердым сплавом карбида вольфрама
|
|
Аксессуары для предварительного размола трудноразмалываемых и чувствительных к температуре материалов
|
|
44.1121.10
|
ударные лезвия (ротор и специальные ситовые кольца необходимо заказывать дополнительно)
|
|
|
Ситовые кольца из нержавеющей стали для ударных лезвий
|
|
|
С трапецевидной перфорацией
|
|
44.1301.10
|
0.08 мм
|
|
44.1311.10
|
0.12 мм
|
|
44.1321.10
|
0.2 мм
|
|
44.1351.10
|
0.5 мм
|
|
44.1381.10
|
0.75 мм
|
|
44.1401.10
|
1 мм
|
|
44.1451.10
|
1.5 мм
|
|
44.1501.10
|
2 мм
|
|
|
С круглой перфорацией
|
|
44.1711.10
|
1 мм
|
|
44.1721.10
|
2 мм
|
|
44.1741.10
|
4 мм
|
|
44.1761.10
|
6 мм
|
|
Принадлежности для размола без сита
|
|
14.2600.00
|
Штифтовая втулка (состоит из штифтового ротора и крышки камеры измельчения со штифтовой втулкой)
|
|
Принадлежности для размола больших количеств
|
|
14.3510.00
|
Комплект переоборудования для размола больших количеств (вкл. приемный сосуд c выпуском и прифланцованный внешний мешок для внутреннего бумажного мешка)
|
|
83.0010.00
|
Набор бумажных фильтровальных мешков для комплекта переоборудования (набор = 20 штук)
|
|
Пылеотсасывающее устройство
|
|
14.3740.00
|
Пылеотсасывающее устройство для 230 V/1~ с циклоном вкл. собирающий контейнер на 500 мл.
|
|
83.3250.00
|
контейнер 1л.
|
|
83.3260.00
|
контейнер 2 л.
|
|
83.3270.00
|
контейнер 5 л.
|
|
19.5790.00
|
адаптер для контейнеров 1, 2 и 5 л.
|
|
|
Сертификация
|
|
96.0230.00
|
IQ/OQ документация (опросный лист, без заполнения)
|
|
Принадлежности для автоматической подачи материала
|
|
|
"Laborette 24"
Вибрационный питатель с V-образным лотком
(с контрольным устройством)
|
|
24.0030.00
|
Для 200-240 V/1~, 50-60 Герц
|
|
24.9100.00
|
Штатив для лоткового питателя
|
Документация
