Испытательная машина на изгиб 150 кН
→
Испытательная машина на изгиб 150 кН
Точность: класс 1
DIN EN ISO 7500-1
для испытаний затвердевшего бетона
EN 12390-5 прочность на растяжение при изгибе
EN 1339 плиты из бетона
EN 1340 бордюры из бетона
EN 12859 гипсовые стеновые плиты
2 модели: с ручным или автоматическим управлением
2.1074 Точность класс 1 по DIN EN ISO 7500-1.
Испытательная машина на изгиб 150 кН
с ручным управлением

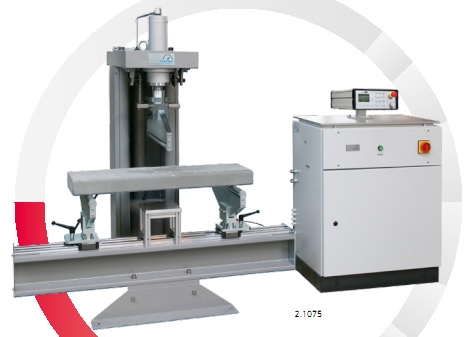

2.1075 Испытательная машина на изгиб 150 кН
с автоматическим управлением
Испытательная рама оборудована отдельным пультом
управления, электронной индикацией данных прочности
и нагрузки, цифровой индикацией, функцией сохране-
ния максимальных значений разрущающей нагрузки.
При работе машина управляется в зависимости от усилий.
По запросу могут поставляться машины, управляемые в
зависимости от хода или деформации.
Электронный датчик скорости нагрузки.
Конструкция машины
- Устойчивая к кручению рама с 3 беззазорно напряжён-
ными колонами
- удвоенно-действующий цилиндр с длинным ходом
поршня особенного качества (servo slide), монтирован
на верхней траверсе
- устройство для предотвращения вращения штанги
поршня с верхней траверсой и датчиком нагрузки
- в пространстве испытания находится опора, которая
легко и точно беззазорно в линеарных направляющих
рельсах может переставляться
- верхние балки могут лекго переустанавливаться с
испытания в 3 точках на испытания в 4 точках.
Опционально имеются и другие устройства испытания.
- привод и управление в отдельном пульте
Технические данные
- Диапазон измерений: 1-150 кН
- Ход поршня: 220 мм
- Диаметр опор на изгиб: 20 мм
- Длина опор на изгиб: 510 мм
- Расстояние между опорами: 120-800 мм
- Расстояние верхние/ нижные опоры: 220 мм
- Габ.: (шхдхв) 1030 х 915 х 1635 мм
- Вес: около 800 кг
- 3 х 230 / 400 Вольт / 50 Гц
(машина с расширенными расстояниями между опорами по запросу)
Пульт управления
В пульте управления имеются все элементы гидравлики,
такие как сервоклапан, насос гидравлики и масляный
фильтр для тонкой струи масла. Агрегат гидравлики состоит
из радиально-поршневого насоса высокого давления для
испытаний. Шестерённый насос по запросу дополнительно
возможен. Над пультом находится контролер со всеми
элементами обслуживания, регулировки и управления.
Программное обеспечение позволяет разные виды
испытаний с автоматическим проведением.
К пульту можно подключить несколько машин.
