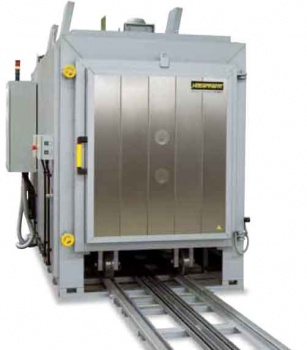

Печи с выдвижным подом с циркуляцией воздуха W 1000/60AW 1000/85A используются для тепловой обработки загружаемых изделий весом более 25 тонн. Они оптимально подходят для таких процессов, как диффузионный отжиг, выдерживание при высоких температурах, отпуск или неполный отжиг, в которых очень важна высокая однородность температуры. Мощная циркуляция воздуха обеспечивает достижение оптимальной однородности температуры во всем полезном пространстве печи. Благодаря широкому ассортименту дополнительного оснащения, эти печи можно оптимально привести в соответствие с требованиями соответствующего процесса.

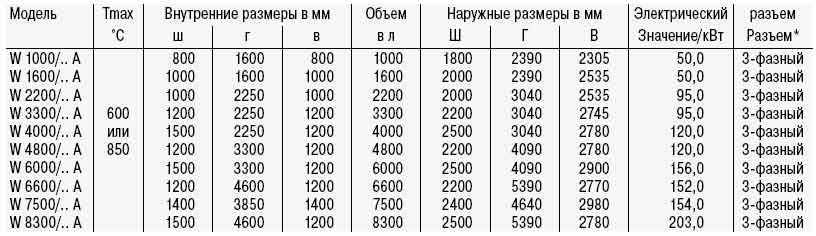

Технические характеристики
- Tmax 600 °C или 850 °C
- „„Конструкция корпуса с двойными стенками с дополнительной вентиляцией, в результате этого незначительная температура наружных стенок в моделях 850 °C
- „„Поворотная дверь с правой навеской полотна
- „„Обогрев с помощью трубчатого нагревательного элемента из хромистой стали в области всасывания системы циркуляции воздуха для моделей 600 °C
- „„Трехсторонний обогрев обеих продольных сторон и тележки для моделей 850 °C
- „„Мощный циркуляционный вентилятор с вертикальной циркуляцией воздуха
- „„Однородность температуры согласно DIN 17052-1 до ΔT 8 K

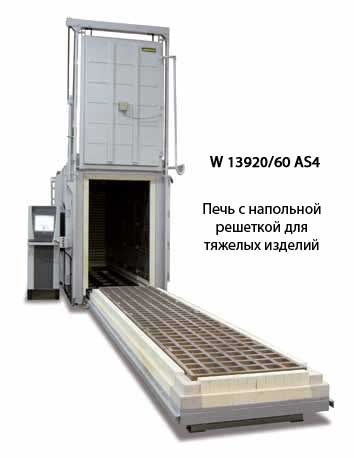

- „„Система обогрева пола, защищенная плитами из карбида кремния на тележке для моделей 850 °C, за счет этого ровная укладка штабеля
- Газовое пространство печи с внутренней обшивкой из высококачественной стали 1.4301 для моделей 600 °C и из материала 1.4828 для моделей 850 °C
- „„Изолированная конструкция с использованием высококачественной минеральной ваты для моделей 600 °C
- „„Изоляция из высококачественного, неклассифицированного волокнистого материала для моделей 850 °C
- „Выдвижной под, перемещающийся по рельсам на колесах с ребордой, что обеспечивает простой и точный подвод тяжелых изделий
- „„Электрический цепной золотниковый привод выдвижного пода вместе с использованием рельсов для простого перемещения тяжелых грузов начиная с модели W 4800
- „„Ограничитель температуры с регулируемой температурой отключения для класса термической защиты 2 согласно EN 60519-2 в качестве защиты от превышения температуры для печи и изделий
Дополнительное оснащение
- Система прямого газового обогрева в выходной части вентилятора или – по желанию – непрямой газовый обогрев с передачей тепла посредством конвекционной трубы

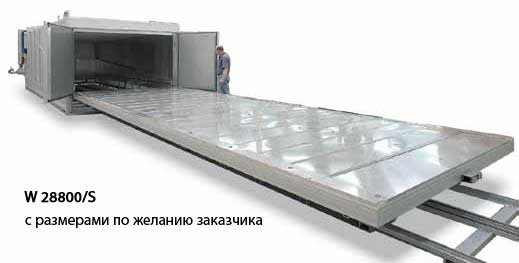

- „„Типоразмеры по желанию заказчика
- „„Электрический цепной золотниковый привод выдвижного пода вместе с использованием рельсов для простого перемещения тяжелых грузов до модели W 4000
- „„Оптимальная oднородность температуры согласно DIN 17052-1 до ΔT 6 K
- „„Тележка, перемещающаяся на стальных колесах с помощи реечного привода без необходимой прокладки рельсов перед печью
- „„Различные возможности расширения до
печной установки с выдвижным подом:
--Дополнительные выдвижные поды
--Система перемещения выдвижного пода с рельсами для стоянки для замены тележки при использовании рельсов и для соединения нескольких печей
--Моторный привод выдвижного пода и устройства поперечного перемещения
--Полностью автоматическое управление заменой тележки

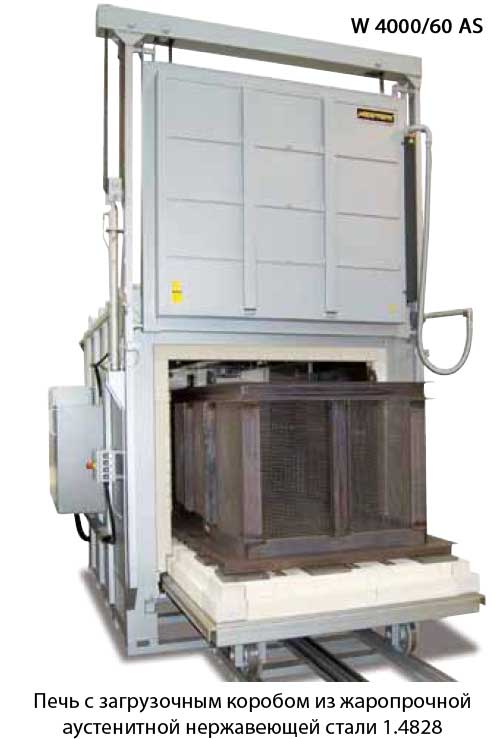

- „„Подъемная дверь с электрогидравлическим приводом
- Заслонки для отвода отработанного воздуха с моторным приводом, выключаемые с помощью
программы - „„Регулируемая система охлаждения с охлаждающим вентилятором с регулированием частоты и заслонка для отвода отработанного воздуха с моторным приводом
- „„Многозонное регулирование, согласованное с соответствующей моделью печи для оптимизации однородности температуры для моделей 850 °C
- „„Обкатка печи в режиме пробного обжига и измерения однородности температуры, в том
числе с изделиями – для оптимизации процесса - „„Исполнение для Tмакс. 950 °C, крыльчатка вентилятора для защиты конвекционного двигателя от термической перегрева с непрямым ременным приводом
- „„Документирование процесса и управление им с помощью пакета программ Controltherm MV и системы Nabertherm Control-Center (NCC) для контроля, документирования и управления
Указания по напряжению питания
Выдвижной под с циркуляцией воздуха для сушки
с электрическим или газовым обогревом

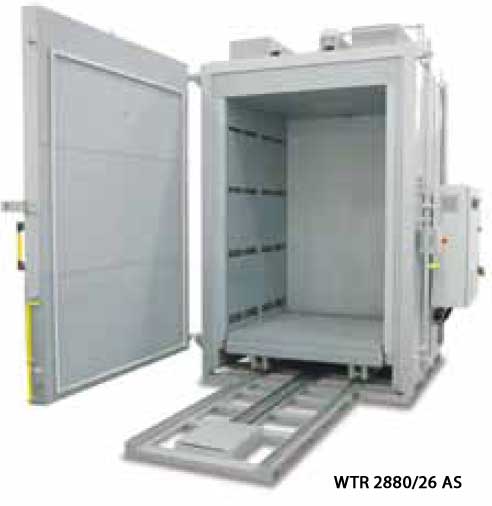

Сушилки с выдвижным подом модельного ряда WTR используются в тех случаях, когда необходимо произвести сушку, отжиг или вулканизацию большого количества материала. Исполнение сушилок в основном соответствует исполнению печей с циркуляцией воздуха с выдвижным подом W 1000/60A и далее. Их можно индивидуально привести в соответствие с нужным процессом. У этих сушилок также возможен вариант исполнения для тепловой обработки горючих веществ согласно EN 1539.
Технические характеристики
- Tmax 260 °C
- „„Поворотная дверь с правой навеской полотна
- „„Обогрев с помощью трубчатого нагревательного элемента из хромистой стали в области всасывания системы циркуляции воздуха
- „„Мощный циркуляционный вентилятор с вертикальной циркуляцией воздуха
- „„Однородность температуры согласно DIN 17052-1 до ΔT 8 K
- „„Газовое пространство печи с внутренней
обшивкой из оцинкованного стального листа
- „„Изолированная конструкция с использованием высококачественной минеральной ваты
- „„Выдвижной под, перемещающийся по рельсам на колесах с ребордой, что обеспечивает простой и точный подвод изделий
- „„Ограничитель температуры с регулируемой температурой отключения для класса термической защиты 2 согласно EN 60519-2 в качестве защиты от превышения температуры для печи и изделий
- „„Заслонки для подвода воздуха и для отвода отработанного воздуха, с ручной регулировкой
- „„Эффективный воздухообмен, способствующий ускорению процессов сушки
- „„Размеры печей подходят для стандартных систем загрузки, например поддонов, решетчатых ящиков и т.д.
Дополнительное исполнение, Печи с выдвижным подом с циркуляцией воздуха
