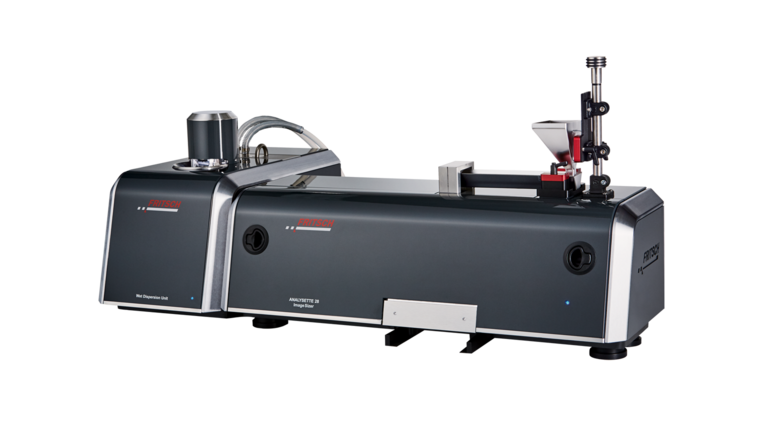

Анализатор размера и формы частиц Analysette 28

Анализатор размера и формы частиц Analysette 28

Динамический анализ изображений вместо микроскопа

 Используя принцип динамического анализа изображений, ANALYSETTE 28 ImageSizer имеют те же преимущества, что и анализ посредством микроскопа. Но благодаря полной автоматизации процесса, прибор регистрирует в среднем до 75 изображений/сек. и, тем самым, значительно большее количество частиц. Вместо одного изображения можно брать в обработку и анализировать любое число изображений. Как и в микроскопе, результат анализа можно видеть непосредственно, без сложных процедур обработки.

Ваше преимущество: более ускоренное получение репрезентативных результатов и высокая точность анализа.

Быстрая альтернатива ситовому анализу

Если Вы в своей работе много и часто используете ситовый анализ, то ANALYSETTE 28 ImageSizer представляет собой идеальную экономящую время альтернативу, не требующая взвешивания, установки сит и трудоемкой очистки. А также со значительно сниженными косвенными расходами, так как отпадает необходимость в калибровке и покупке новых сит. Дополнительно к распределению частиц по размерам Вы получите важную информацию о форме частиц



Новый анализатор FRITSCH ANALYSETTE 28 измеряет размер и форму частиц на основе метода динамического анализа изображений - просто и быстро, с настройкой для решения любой специфической задачи. В анализаторе используется встроенная высокопроизводительная цифровая видеокамера с разрешением 5 Мп, телецентрический объектив и встроенная библиотека многочисленных параметров формы частиц. ANALYSETTE 28 является идеальным средством измерения для решения многих задач и служит экспресс-альтернативой для ситового анализа.

Оптический метод динамического анализа изображений позволяет получать результаты для большого диапазона измерений, находит множество параметров форм и дает оценку размеров частиц. Время замера зависит от объема пробы и не превышает 5 минут. И результаты выдаются немедленно.

ТИПИЧНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ
Идеально для анализа: удобрений, огнеупоров, стекла и керамики, углепластиковых изделий, катализаторов, полимеров, продуктов питания, металлов и руд, фармацевтической продукции, сажи и угла, солей, песка, абразивных материалов и цементов.

Равным образом - для быстрого, надежного и несложного контроля качества, исследований и лабораторных опытов - как очень простая и низкозатратная альтернатива просеиванию.


МОЩНАЯ КАМЕРА И ЛИНЗЫ С МАКСИМАЛЬНЫМ РАЗРЕШЕНИЕМ

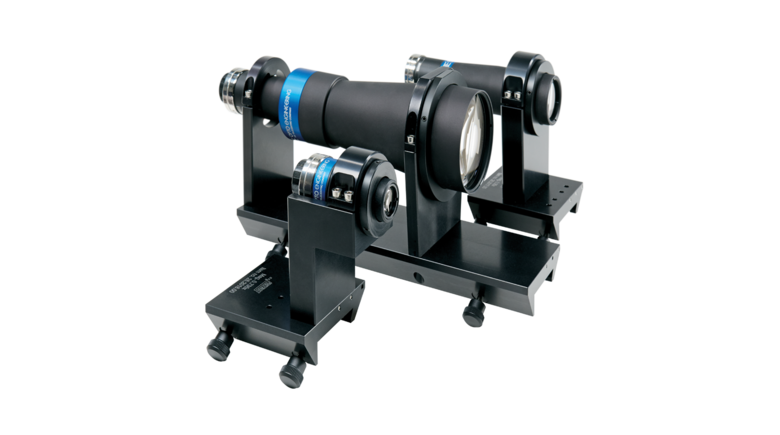

csm_Telecentric_lenses_832b54bb43.pngОднокамерная система с 5 мегапикселями
Имея всего одну высококачественную промышленную камеру, ANALYSETTE 28 ImageSizer покрывает чрезвычайно широкий диапазон измерений и обеспечивает благодаря своим 5 мегапикселям максимальное разрешение даже на мельчайших частицах. Ваше преимущество: на одном изображении крупные и мелкие частицы непосредственно выделяются, отображаются, редактируются и удаляются. А прямое USB-подключение к компьютеру обеспечивает максимально быструю передачу данных для оценки результатов. И продолжительность измерений может варьироваться в зависимости от желаемого количества снимков (до 75 кадров/сек.) или от количества измеренных частиц.

Чрезвычайно высокое разрешение благодаря телецентрическим объективам
Функция AutoCheck определяет и управляет концентрацией частиц. Идеальную скорость подачи транспортного лотка в зависимости от пробы можно настраивать в SOP. Ваше преимущество: Всегда оптимальное количество частиц на изображении для получения надежного и убедительного анализа.

Равномерное освещение
создавая условия для оптимального измерения. Плавно регулируемое время экспозиции обеспечивает наилучшую адаптацию к образцу и может быть просто сохранено для стандартной операционной процедуры (СОП).

Модели:

Analysette 28 ImageSizer - динамический анализ изображения формы и размера частиц в диапазоне 20 микрон - 20 мм, рекомендуется для порошков и сыпучих продуктов.

Analysette 28 ImageSizer в сочетании с устройством диспергирования мокрого образца идеально подходит для измерения формы и размера частиц в суспензиях и эмульсиях.

Все очень просто: Analysette 28 ImageSizer имеет USB-интерфейс и поставляется с компьютером на котором уже инсталлировано программное обеспечения ImageSizing ISS для контроля, учета и оценки результатов измерений.

Для измерений в сухих средах: выбрать по меньшей мере один телецентрический объектив в зависимости от желаемого диапазона измерений.
Для измерений в мокрых средах: следует заказать блок диспергирования мокрого образца, уже включающий в себя расходомерный датчик и телецентрической объектив с увеличением 1.33 х – (диапазон измерений ок. 20 мкм – 2,8 мм)

РАБОЧИЕ ХАРАКТЕРИСТИКИ

  • Весьма широкий диапазон измерений, настраиваемый индивидуально
  • Регулируемое время измерений - в пределах 5 минут
  • Высококачественная камера с телецентрическими объективами
  • Быстрая и простая работа благодаря СОП
  • Эффективное встроенное программное обеспечение для анализа изображений ISS
  • Обширная библиотека по морфологическому анализу
  • Полезные инструменты для контроля качества
  • Практичный генератор отчетов для индивидуального представления результатов
  • Отвечает требованиям ISO 13322-2 к динамическому анализу изображений

Принцип работы Analysette 28 ImageSizer:


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Диапазон измерения Сухой измерение: 20 мкм - 20 мм
Мокрый измерение: 20 мкм- 2.8 мм
Метод анализа Динамический анализ изображений
Нормы ISO 13322-2
Вид анализа Измерение в сухой среде порошков и сыпучих материалов
Измерения в мокрых средах - в суспензиях и эмульсиях
Измеряемые величины Форма и размер частиц
Объективы сухое измерение: 3 различных, легко изменить телецентрические линзы,
Диапазоны измерений:
1. 90 мкм - 20 мм
2. 40 мкм - 9 мм
3. 20 мкм - 4,5 мм

Мокрый измерение: Телецентрический объектив (включены в блоке мокрой дисперсии), диапазон измерений:
20 мкм - 2.8 мм
Размер поля обзора (FoV) Сухой измерение
3 объектива:
1. 53,8 x 45 мм
2. 24,1 x 20,2 мм
3. 11,5 x 9,62
Мокрый измерение:
Объектив
6.34 x 5.3 mm
Камера 5-мегапиксельная камера CCD (ч/б)
с разрешением 2.448 x 2.050 точек
USB 3.0
Типичная продолжительность измерения < 5 мин (в зависимости от необходимой статистики измерения)
Типичное количество пробы Сухой измерение: 10 - 100 g
Мокрый измерение: 0.1 - 1 g
Скорость измерения макс. 75 изображений/с при
Анализ быстрая обработка изображения для описания морфологии и определения размера частиц
Компьютер с предустановленным программным обеспечением ImageSizing ISS для управления, регистрации и отличного анализа Ваших результатов измерений (поставка в гос-ва СНГ без компьютера)
Требования к системе
(для компьютера клиента)
Минимальные требования к аппаратному обеспечению
- Intel Core i7 Quad-Core ЦПУ или равноценный
- 8 ГБ ОЗУ
- Основной жесткий диск: 256 ГБ SSD
- Вспомогательный жесткий диск: 1 ТБ HDD
- USB 3.0
- монитор с разрешением 1.920 x 1.080 или лучше
- Windows 7 или новее (64 бит)
- Читатель PDF
Габариты (Ш х Г х В) Измерения в сухих средах: 90 x 30 x 50 см
Измерения в мокрых средах: 122 x 62 x 55 см
Вес нетто Измерения в сухих средах: 36.8 кг
Измерения в мокрых средах: 68.6 кг

Данные для заказа

Номер заказа Описание
Динамический анализ изображения формы и размера частиц
Измеритель частиц
ANALYSETTE 28 ImageSizer
28.2000.00

для быстрого анализа формы и размера частиц

с USB-интерфейсом и программным обеспечением ISS на 100 – 120/200 – 240 В/1~, 50 – 60 Гц, 60 Ватт

Для измерений в сухой среде, объективы заказываются отдельно в зависимости от необходимого диапазона измерения.

Для измерений в жидкости, отдельно заказывается блок диспергирования в жидкой среде.

ПРИНАДЛЕЖНОСТИ ДЛЯ ИЗМЕРЕНИЙ В СУХОЙ СРЕДЕ ПОРОШКОВ И СЫПУЧИХ МАТЕРИАЛОВ



Объективы с держателем, лотковым питателем и загрузочной воронкой

28.2060.00

Телецентрический объектив увеличением 0,157x с питателем шириной 50 мм и загрузочной воронкой объёмом 2000 мл

(диапазон измерения 90 мкм – 20 мм)

28.2061.00

Телецентрический объектив увеличением 0,35x с питателем шириной 20 мм и загрузочной воронкой объёмом 250 мл

(диапазон измерения 40 мкм – 9 мм)

28.2062.00

Телецентрический объектив увеличением 0,735x с питателем шириной 20 мм и загрузочной воронкой объёмом 250 мл

(диапазон измерения 20 мкм – 4,5 мм)

  ПРИНАДЛЕЖНОСТИ ДЛЯ ИЗМЕРЕНИЙ В ЖИДКОЙ СРЕДЕ СУСПЕНЗИЙ И ЭМУЛЬСИЙ
     28.2500.00

Блок диспергирования в жидкой среде вкл. проточную измерительную ячейку и телецентрический объектив увеличением 1,33x (диапазон измерения 20 мкм – 2,8 мм)

автоматический блок диспергирования, объем 300 – 500 мл, ультразвуковая мощность 100 Вт

на 100 – 120/200 – 240 В/1~, 50 – 60 Гц, 100 Вт


Запасные части для блока диспергирования в жидкой среде

28.2510.00 Проточная измерительная ячейка в сборе

22.8566.26 Стекло измерительной ячейки 4 мм для проточной измерительной ячейки

ПРИНАДЛЕЖНОСТИ ДЛЯ КАЛИБРОВКИ С СЕРТИФИКАТОМ

28.2170.00 Калибровочная пластина с точками размером 0,5 мм в комплекте с сертификатом для калибровки телецентрических объективов 28.2060.00 и 28.2061.00

28.2175.00 Калибровочная пластина с точками размером 0,125 мм в комплекте с сертификатом для калибровки телецентрического объектива 28.2062.00 и для телецентрического объектива блока диспергирования в жидкости


Деление проб

Для репрезентативного деления проб мы рекомендуем использовать ротационный конусный делитель проб LABORETTE 27 – фундамент каждого точного анализа.
