Analysette 22 NanoTec plus

Анализатор размеров частиц Analysette 22 NanoTec

Анализатор размеров частиц ANALYSETTE 22 NanoTec Fritsch - это компактный универсальный лазерный прибор для измерения частиц, подходящий для любых стандартных измерительных задач в диапазоне 0,01 - 2100 мкм. Высочайшая точность измерения и отличное разрешение в компактном устройстве.

  • Измерение наночастиц в исключительно широком диапазоне измерения 0,01 – 2100 мкм
  • Технология с использованием трех лазеров для прямого и обратного рассеяния
  • Особенно высокая точность измерения за счет анализа 165 каналов
  • Быстрый, автоматический анализ размера частиц
  • Практичная модульная система
  • Быстрый переход между измерением в жидкой и сухой средах
  • Быстрая и простая очистка


Область применения

Лазерный гранулометр Analysette 22 NanoTec - прибор класса High-End для измерений вплоть до нанодиапазона, для высочайшей точности и чувствительности благодаря измерению при помощи обратного рассеяния в третьем лазерном луче. Его можно использовать в фармацевтике, в строительной индустрии, в минералогии, в порошковой металлургии, - везде где требуется входной контроль сырья в производстве и выходной контроль гранулометрического состава порошков и суспензий.


Особенности конструкции


Конструктивно лазерный анализатор размера частиц разделен на отдельные модули, что удобно при перевозке, перестановке и размещении прибора. Основания модулей литые, с амортизирующими ножками для исключения влияния вибраций, оптическая система установлена на прочной и надежной подвижной платформе, приборы имеют удобный современный дизайн.

Основой комплекта гранулометра служит измерительный блок, в котором один полупроводниковый лазер с излучением зеленого цвета используется для измерения частиц малого размера, а инфракрасный полупроводниковый лазердля измерения более крупных частиц. Но для определения размеров частиц вплоть до нанодиапазона требуется детектирование излучения, рассеянного в обратном направлении.

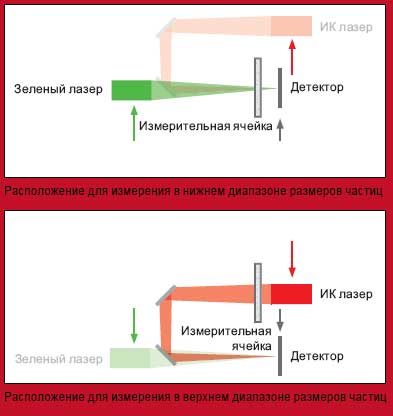

Для решения этой задачи в лазерном анализаторе размера частиц ANALYSETTE 22 NanoTec установлен третий лазерный луч, позволяющий измерять методом обратного рассеяния. Этот луч направляется на пробу, на ходящуюся непосредственно перед детектором, через микроотверстие в центре самого детектора. Таким образом получается уникально широкий диапазон измерения лазерного анализатора ANALYSETTE 22 NanoTec с нижним пределом измерения около 0,01 мкм. И для измерения обратного рассеяния - настоящий лазер с высокой интенсивностью вместо маломощного диода. Положение обоих лазеров настраивается очень  быстро, независимо и в автоматическом режиме. Преимущество в том, что для каждого размера частиц имеется идеальная длина волны и идеальная комбинация широкого диапазона измерений, выдающегося разрешения и незначительной занимаемой площади.

Любое измерение частиц удается настолько хорошо, насколько хорошо выполнено диспергирование. Практичная модульная система ANALYSETTE 22 обеспечивает быстрое и простое диспергирование в сухой и жидкой средах. Все модули диспергирования можно подключать к измерительному блоку по отдельности или одновременно. Любой блок можно приобрести отдельно, это не повлечет за собой переустановку программы.


Предлагаемые модули:

Блок диспергирования в жидкой среде

  • Свободно регулируемая интенсивность ультразвука для оптимального диспергирования
  • Автоматический процесс промывки легко оптимизируется для каждого материала пробы
  • Свободная программируемость для максимальной гибкости
  • Изменяемое количество жидкости общим объемом от 300 до 500 мл
  • В качестве жидкости суспензии можно также использовать бензин, спирты и многие органические растворители
  • Простая и быстрая очистка измерительной ячейки

Практически для 80 % всех проб диспергирование в жидкой среде является идеальным методом для получения отличного результата. Материал пробы вносится в замкнутый контур с циркулирующей жидкостью. Встроенный, свободно программируемый излучатель ультразвука обеспечивает быстрое и эффективное разрушение агломератов – с точно подобранным режимом для каждой пробы. Если блок диспергирования постоянно подключен к источнику воды, он может автоматически промываться и заполняться чистой жидкостью после каждого измерения - таким образом, прибор в кратчайшее время снова готов к работе.

Блок диспергирования в жидкой среде состоит из мощного центробежного насоса с регулируемой производительностью, за счет которого обеспечивается оптимальный режим циркуляции даже для тяжелых частиц, имеющих высокую плотность. Так же в комплектацию входит ультразвуковая ванна, за счет подсветки которой можно легко наблюдать за процессом диспергирования. Это обеспечивает исключительную легкость внесения пробы в измерительный контур.

Для подключения блока мокрого измерения необходим водопровод. Все шланги и адаптеры поставляются в комплекте с прибором.

Блок автоматического диспергирования в жидкой среде малой емкости SVA

  • Минимальное количество пробы в жидкости объемом менее 50 мл
  • Возможность использования почти всех жидкостей для диспергирования
  • Стойкость к химикатам
  • Высокая регулируемая мощность ультразвука 100 Ватт
  • Практичная ультразвуковая ванна с подсветкой
  • Автоматическая промывка для быстрой очистки
  • Отсутствие «мертвых зон» в системе циркуляции жидкости
  • Управление всеми функциями посредством SOP

Блок диспергирования в жидкой среде малой емкости SVA от FRITSCH обеспечивает превосходное и полностью автоматическое диспергирование проб, доступных только в очень малых количествах. Для измерений в органических растворителях для всего измерительного контура ему требуется менее 50 мл жидкости.

Весь процесс диспергирования и измерения управляется в полностью автоматическом режиме и регулируется через предварительно настроенные или созданные оператором процедуры SOP.

Мощный ультразвук (до 100 Вт) обеспечивает быстрое и эффективное разрушение даже очень устойчивых агломератов. Управление всеми параметрами диспергирования производится из программного обеспечения. Подсветка ультразвуковой ванны делает работу удобнее.

Все детали обоих блоков диспергирования в жидкой среде малой емкости SVA и SVM, соприкасающиеся с жидкостью для диспергирования, выполнены из нержавеющей стали, тефлона, стекла BK7, Viton® Extreme, Viton® или Chem-Durance® Bio и обладают высокой устойчивостью к воздействию химикатов. При работе с очень агрессивными химическими жидкостями для диспергирования, как например, с ацетоном, блок диспергирования SVA может быть оборудован комплектом переналадки для увеличения стойкости к воздействию химикатов. Он состоит из уплотнений, уплотнительных колец и диска потока из перфторированного каучука Kalrez® (материал шлангов предлагается в зависимости от используемой жидкости для диспергирования). Для уже имеющихся в наличии приборов Вы в любое время можете отдельно заказать комплект переналадки и легко произвести их доукомплектацию. Таблица совместимости различных жидкостей с используемыми материалами приведена в интернете.


Блок ручного диспергирования в жидкой среде малой емкости SVM

  • Практичная прозрачная стеклянная емкость для контроля пробы
  • Полная и простая промывка измерительного контура при помощи однорычажного клапана (4/2-ходовой шаровый кран)
  • Регулируемый вручную центробежный насос для бережной транспортировки проб
  • Стоикость к химикатам

Компактный и недорогой блок диспергирования в жидкой среде малой емкости SVM  с общим объемом жидкостного контура около 100 мл - идеальное решение для механического диспергирования малых количеств проб вручную.

К блоку диспергирования в жидкой среде малой емкости SVM также подсоединена входящая в комплект поставки быстросъемная измерительная ячейка, которую в виде практичной кассеты можно просто вставлять в измерительный блок, а после применения хранить в удобном футляре.


Блок подачи проб AutoSampler


Идеальное решение для простой автоматизации ряда измерений. Практичный блок подачи проб AutoSampler предлагает автоматическую подачу пробы, диспергирование, измерение и очистку в виде простой приставки к блоку диспергирования в жидкой среде прибора ANALYSETTE 22.

Автоматический блок подачи проб AutoSampler очень просто устанавливается на блок диспергирования в жидкой среде и сразу готов к работе без каких-либо подключений или наличия дополнительных кабелей. После применения он также просто снимается.

  • Полностью самостоятельная работа, начиная с запуска
  • 26 позиций для стандартных контейнеров объемом 40 мл
  • Надежная и полная подача пробы благодаря разгрузке опрокидыванием; программируемая промывка сильной струей
  • Автоматическое соотнесение позиции и результата измерения с помощью программного обеспечения
  • Все рабочие операции, такие как время диспергирования и время измерения, можно задать отдельно для каждой позиции и сохранить как стандартный список процедур SOP
  • Практичная клавиша Номе для автоматического возврата к позиции 1

Блок диспергирования в сухой среде

  • Быстрое измерение порошкообразных проб в ускоренном потоке воздуха
  • Для количества пробы от менее 1 см3 до приблизительно 100 см3
  • Эффективное разрушение агломератов при помощи специального сопла Вентури с кольцевым зазором
  • Отсутствие отражающих поверхностей – защита от размола частиц
  • Эффективная подача пробы при помощи высокочастотного лоткового питате ля
  • Автоматическая, управляемая компьютером настройка давления воздуха
  • Полностью автоматизированные процессы измерения могут свободно программироваться
  • Особенно быстрая и простая очистка

Диспергирование в сухой среде отлично подходит для не слишком тонких, хорошо сыпучих материалов, которые вступают в реакцию с водой или другими жидкостями. Материал пробы из вибрационного лоткового питателя поступает во всасывающую воронку измерительной ячейки, откуда он направляется непосредственно в сопло Вентури, через которое пропускается сжатый воздух с регулируемым давлением. При прохождении через сопло агломераты разрушаются, после чего сразу производится измерение распределения частиц по размерам в лазерном луче. Обычно для диспергирования в сухой среде требуется значительнoе количествo пробы – однако одновременно это обусловливает лучшую представительность анализа.

Встроенная вытяжная система блока диспергирования в сухой среде обеспечивает автоматическое удаление пробы во время измерения. По окончании измерения ее можно использовать для простой ручной очистки лоткового питателя.

Для работы блока диспергирования в сухой среде требуется подключение к источнику сжатого воздуха, не содержащего масла, влаги и твердых частиц, с минимальным давлением 5 бар и расходом не менее 125 л/мин. Для удаления материала пробы из блока требуется использование внешнего вытяжного устройства (пылесоса), которое можно заказать вместе с прибором в качестве дополнительного устройства.blok_dry2.jpg

Блок подачи пробы без диспергирования для проведения измерений в сухой среде без диспергирования и сжатого воздуха

Специально для измерения агломератов сухого порошка или хорошо сыпучих, крупнозернистых материалов, размер которых Вы хотели бы измерить без диспергирования, был разработан блок подачи пробы без диспергирования. В этом блоке управляемый электроникой высокочастотный лотковый питатель направляет пробу в приемную воронку блока, откуда она без диспергирования попадает непосредственно в измерительную ячейку и измеряется в лазерном луче. Затем встроенная вытяжная система обеспечивает автоматическое удаление пробы из измерительной ячейки.


Дополнительное оборудование

· Все модели Analysette 22 внесены в ГосРеестр средств измерения, копия Сертификата об утверждении типа средств измерений прилагается к документам по поставке. Для подтверждения соответствия средства измерения техническим и метрологическим характеристикам, утвержденным в описании типа средства измерения, проводится периодическая поверка оборудования. Положительные результаты периодической поверки удостоверяются свидетельством о поверке.
Свидетельство о поверке выдается в единственном экземпляре. Оно действительно в течение года – до следующей поверки. Услуги по поверке можно заказать одновременно с вводом оборудования в эксплуатацию, сэкономив при этом на дополнительном выезде специалиста, или оформить отдельным договором позже.

· Запасные стекла измерительных ячеек рекомендуется заказывать в комплекте с прибором.

· Калибровочные образцы нужны для регулярной проверки работы измерительного прибора. Предлагаемые FRITSCH эталонные материалы поставляются вместе с точной инструкцией по диспергированию и измерению и также имеют сертификат, в котором указаны верхние и нижние границы ожидаемых размеров частиц.

· Для подключения прибора можно использовать имеющиеся в наличии компьютер и принтер при условии их соответствия рекомендуемым характеристикам:
Стандартный ПК с ОС Windows, мин. 500 мБ свободного места на жестком диске, 1 Гб RAM, Windows XP (актуальный Service Pack), Windows 7, порт USB, монитор мин. 19“
Связь с компьютером осуществляется  через стандартный USB разъем. Если компьютер заказывать с прибором, при поставке на нем уже будет установлена и настроена программа для работы.


Подключение прибора и обучение операторов

·  В стандартный комплект поставки входит программное обеспечение, кейс с инструментами и принадлежностями для ухода за прибором.

·  Для работы с лазерным анализатором не требуется серьезной подготовки персонала, программа позволяет задать цикл измерения (имеется стандартный набор процедур) так, что рядовой оператор ничего не сможет изменить, тем самым исключается влияние человеческого фактора на процесс работы и воспроизводимость показателей. Сама программа наглядна и удобна, с ней легко справится любой новичок, даже малознакомый с компьютером.

· Для подключения блока мокрого измерения необходим водопровод. Все шланги и адаптеры поставляются в комплекте с прибором.

· Для работы блока диспергирования в сухой среде требуется подключение к источнику сжатого воздуха, не содержащего масла, влаги и твердых частиц, с минимальным давлением 5 бар и расходом не менее 125 л/мин. Для удаления материала пробы из блока требуется использование внешнего вытяжного устройства (пылесоса), которое можно заказать вместе с прибором в качестве дополнительного устройства.


Технические характеристики

Диапазоны измеренийДиспергирование в жидкой среде: 0,01 – 2000 мкм
Диспергирование в сухой среде: 0,1 – 2000 мкм
Возможные диапазоны измерений: 0,01 – 45 мкм / 0,08 – 45 мкм / 15 – 2000 мкм / 0,01 – 2000 мкм / 0,08 – 2000 мкм
ЛазерТри полупроводниковых лазера
 2 x зеленый (λ = 532 нм, 7 мВт), 1 x ИК (λ = 940 нм, 9 мВт)
Линейная поляризация
Средний срок службы 10000 часов

Количество классов размеров частицМакс. 165
Оптическая конструкция Инверсная конструкция Фурье
Перемещаемая измерительная ячейка (патент FRITSCH)
Линзы ФурьеФокусное расстояние 260 мм и 560 мм (зеленый или инфракрасный)
Диаметр лазерного пучка в линзе Фурье 10 мм
Юстировка лазерного луча  Автоматическая
Класс защиты лазера1 (согласно EN 60825)
Датчик2 сегмента
1 x для вертикального и 1 x для горизонтального направления поляризации лазерного излучения
57 элементов
Типичная продолжительность измерения5 – 10 с (регистрация результатов одного измерения)
2 мин (полный цикл измерения)
Блок диспергирования в жидкой средеОбъем жидкости 300 – 500 см3
Центробежный насос с регулируемой производительностью
Ультразвук с регулируемой мощностью (макс. 60 Вт)
Используемые материалы в контуре пробы: нержавеющая сталь, тефлон, стекло BK7, шланги из Norprene®
Блок диспергирования в жидкой среде малой емкостиОбъем жидкости прибл. 100 мл
Центробежный насос с регулируемой производительностью
Макс. размер частиц прибл. 600 мкм (в зависимости от материала)
Используемые материалы в контуре пробы: сталь, тефлон, стекло, перфторированный каучук (Kalrez®), Norprene®
Блок диспергирования в сухой средеОбъем пробы < 1 – 100 cm3
Высокочастотный лотковый питатель Сопло Вентури с кольцевым зазором
Требуемое подключение сжатого воздуха: мин. 5 бар, 125 л/мин, без масла, влаги и твердых частиц
Требуется внешнее вытяжное устройство
Блок подачи пробы без диспергированияОбъем пробы 1 – 100 cm3
Высокочастотный лотковый питатель
Требуется внешнее вытяжное устройство
Необходимый компьютер Стандартный ПК с ОС Windows, мин. 500 мБ свободного места на жестком диске, 1 Гб RAM, Windows XP (актуальный Service Pack), Windows 7, порт USB, монитор мин. 19“
Габариты (Ш х Г х В)68 x 62 x 35 – 55 см (измерительный блок NanoTec plus в зависимости от конфигурации)
32 x 62 x 44 см (блок диспергирования в жидкой среде)
14 x 33 см (блок диспергирования в жидкой среде малой емкости)
36 x 65 x 37 см (блок диспергирования в сухой среде)
36 x 65 x 37 см (блок подачи пробы без диспергирования)
Вес48 – 52,6 кг (измерительный блок NanoTec plus в зависимости от конфигурации)
30,8 кг (блок диспергирования в жидкой среде)
8 кг (блок диспергирования в жидкой среде малой емкости)
25 кг (блок диспергирования в сухой среде)
24,6 кг (блок подачи пробы без диспергирования)

Данные для заказа


Номер заказа Описание
ЛАЗЕРНЫЙ ИЗМЕРИТЕЛЬ ЧАСТИЦ
Analysette 22 "NanoTec" (0,01 - 2000 мкм)
22.2400.00 Измерительный прибор
с USB-интерфейсом
для 100-240 V/1~, 50-60 Герц
Диспергирующие устройства в жидкости
22.8500.00 Инструмент для мокрого измерения
300-500 мл ультразвуковая ванна, помпа и проточная измерительная ячейка, для 100-240 V/1~, 50-60 Герц
22.8800.00 Блок диспергирования малых количеств в жидкости SVA
автоматическая дисперсия, объем 50 мл, 100 Вт мощность ультразвука, для 200-240 В/1~, 50-60 Гц, 100 Вт
22.8855.00 Комплект переоборудования для измерений с повышенной химической стойкостью
для блока диспергирования малых количеств в жидкости SVA - 22.8800.00, вкл. уплотнители, кольцевые уплотнители, диск потока и шланги
22.8599.00 Блок диспергирования небольших количеств в жидкости SVM
ручное диспергирующее устройство, объем 100 мл. для 230 V/1~, 50-60 Hz (Трансформатор напряжения по запросу)
  Аксессуары для мокрого диспергирования
22.7020.00 AutoSampler
для автоматического измерения серий до 26 образцов, вкл. контейнеры объемом 40 мл. для 200-240 V/1~, 50-60 Гц, 30 Вт
83.3115.00 Контейнер для образца объемом 40 мл, с завинчивающейся крышкой
Сухие диспергирующие устройства
22.8600.00 Инструмент для сухого измерения
для диспергирования в свободной струе с предварительной дисперсией, для 200-240 V/1~, 50-60 Герц
22.8900.00 Вертикальная шахта
Для измерения свободно-падающих образцов, для 200-240 V/1~, 50-60 Герц
22.8670.00 Комплект для использования сухого диспергирующего устройства как вертикальной шахты
Для измерения свободно-падающих образцов, для 200-240 V/1~, 50-60 Герц
Пылеотсасывающее устройство для Лазерного измерителя частиц "Analysette 22"
  Пылесос для измерений с сухим диспергирующим устройством и в вертикальной шахте
43.9050.00 Пылеотсасывающее устройство категории "М" DIN EN 60335-2-69  230 V/1~, 50-60 Герц, 1000 Ватт
43.9010.00 Пылеотсасывающее устройство категории "Н" DIN EN 60335-2-69 с микрофильтром для 230 V/1~, 50-60 Герц
  Запасные части для пылеотсасывающего устройства
43.9055.00 Бумажный фильтр-мешок (упаковка = 5 шт.)
43.9052.00 Полиэтиленовый пакет (упаковка = 5 шт.) для пылеотсасывающего устройства 43.9050.00
43.9051.00 Набор фильтров для пылеотсасывающего устройства 43.9050.00
43.9011.00 Мешки для сбора пыли (упаковка = 10 шт) для пылеотсасывающего устройства 43.9010.00
43.9012.00 Многоразовый пылесборник (упаковка = 5 шт) для пылеотсасывающего устройства 43.9010.00
43.9013.00 Ультратонкий фильтр для пылеотсасывающего устройства 43.9010.00
Калибровочные стандарты для проверки приборов в соответствии с ISO 13320
85.2220.00 Тест-порошок для мокрого диспергирования (упаковка из 10 одноразовых контейнеров 0.5 г)
85.2230.00 Тест-порошок для сухого диспергирования (упаковка из 10 одноразовых контейнеров 0.5 г)
85.2240.00 Тест-суспензия нано для проверки системы (упаковка из 10 одноразовых контейнеров 5 мл)
85.2250.00 Тест-суспензия 1 мкм для проверки системы (упаковка из 10 одноразовых контейнеров 5 мл)
85.2260.00 Тест-суспензия 10 мкм для проверки системы (упаковка из 10 одноразовых контейнеров 5 мл)
85.2100.00 FRITSCH-тест порошок F-500, 0.5 - 50 мкм для мокрого и сухого диспергирования (50 гр.)
85.2110.00 FRITSCH-тест порошок F-70, 10 - 600 мкм для сухого диспергирования (150 гр.)
  Сертификаты для тестирования согласно ISO 13320
96.1000.00 Комплект IQ/OQ документации (образцы не включены)
Запасные части для диспергирующих устройств в жидкости
  Для мокрого диспергирующего устройства 22.8500.00
22.8570.04 Картридж с измерительной ячейкой для мокрого диспергирования в комплекте
22.8560.04 Измерительная ячейка для вставки в мокрое диспергирующее устройство, комплект
  Для автоматического блока диспергирования малых количеств в жидкости SVA – 22.8800.00
22.8840.04 Картридж с измерительной ячейкой для мокрого диспергирования
22.8842.04 Измерительная ячейка для вставки в мокрое диспергирующее устройство
  Для ручного блока диспергирования небольших количеств в жидкости SVM – 22.8599.00
22.8590.04 Картридж с измерительной ячейкой для устройства измерения небольших количеств
22.8560.34 Измерительная ячейка, комплект
  Для всех мокрых диспергирующих устройств
22.8566.26 Стекло измерительной ячейки 4 мм для 22.8560.00
22.8561.04 Стекло измерительной ячейки 12 мм для 22.8560.00
22.8851.15 Стандартный набор уплотнителей для измерительной ячейки
22.8856.16 Набор уплотнителей для измерительной ячейки для измерений с повышенной химической стойкостью
Запасные части для сухих диспергирующих устройств
  Сухое диспергирующее устройство - 22.8600.00
22.8640.00 Картридж с измерительной ячейкой для сухого диспергирующего устройства
  Вертикальная шахта - 22.8900.00
22.8670.00 Картридж с сухой измерительной ячейкой
  Для всех сухих диспергирующих устройств
22.8650.00 Измерительная ячейка в комплекте
22.0430.26 Стекло измерительной ячейки


Документация




Предыдущий товарСледующий товар

Заказать Анализатор размеров частиц Analysette 22 NanoTec
