Pulverisette 13 classic line Дисковая мельница

Pulverisette 13 classic line Дисковая мельница

Pulverisette 13 classic line Дисковая мельница

- Kрупность загружаемого материала: до 20 мм
-
Степень измельчения: 0,1 - 12 мм
- Макс. непрерывная производительность: 150 кг/час

- Число оборотов ротора: 440 об/мин

Область применения

Pulverisette 13 - лабораторная дисковая мельница для однократного или непрерывного тонкого измельчения от мягких до очень твердых материалов (твердость по Моосу до 8): горных пород, грунтов, стекла, почв.

Принцип действия

Материал измельчается в пыленепроницаемой камере двумя дисками с зубчатыми насечками. Образец загружается в центр вертикально закрепленного диска через приемную воронку, а после измельчения высыпается под воздействием давления через щель между дисками. В случае однократного измельчения материал собирается в приемный сосуд, который имеет пыленепроницаемое соединение с мельницей. В случае непрерывного измельчения, измельченный  материал просыпается вниз ниже уровня мельницы. Необходимую конечную степень измельчения можно задать извне путем изменения ширины зазора.

Особенности конструкции


Принадлежности


Измельчающие диски

Для работы дисковой мельницы нужен как минимум один неподвижный и один подвижный измельчающий диск. Как правило, оба измельчающих диска выбирают из одинакового материала, который должен быть тверже измельчаемой пробы.

Предварительное измельчение без железа

Для предварительного измельчения без железа хрупких проб средней твердости (например, для применения в керамической промышленности и стоматологии) есть возможность оснащения дисковой мельницы Pulverisette 13 изнутри сплошным полимерным покрытием. В этом случае мельница комплектуется измельчающими дисками из двуокиси циркония.

Примерные данные по размолу различных образцов (от твердого до среднетвердого) в расчете на 1 кг исходного количества материала при начальном размере частиц 20 мм - см. ссылку.

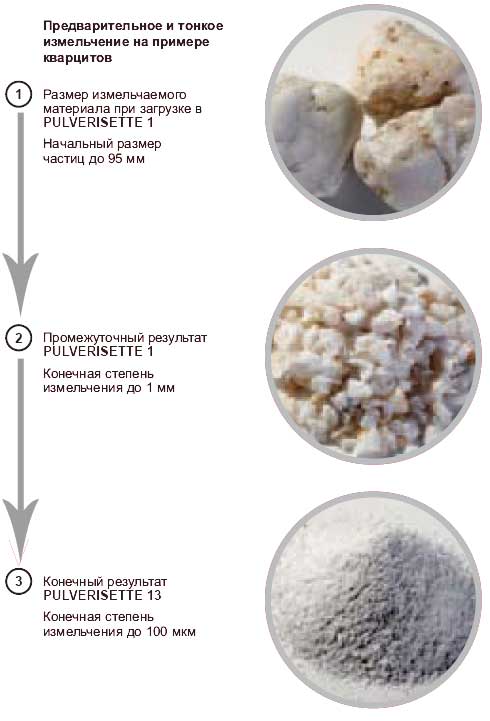

Комбинация мельниц: предварительное и тонкое измельчение в один прием

Для большого объема грубого материала может быть актуально быстрое непрерывное предварительное и тонкое измельчение. Технологическое решение, предлагаемое компанией Fritsch - комбинация из щековой дробилки Pulverisette 1 и дисковой мельницы Pulverisette 13. Закрепленные вместе на одной монтажной раме и соединенные друг с другом лотком, они автоматически могут измельчить материал от начального размера ок. 95 мм до конечной степени измельчения 100 мкм.

Отсос пыли с помощью соединительного элемента

Опциональный переходник для присоединения вытяжного устройства удаления пыли упрощает автоматическое удаление мелкой пыли, образующейся во время измельчения, а также оптимально подходит для очистки измельчающих частей.


Примеры применения


Горнодобывающая и металлургическая промышленность
Руды, уголь, шлаки, кокс
Скальные породы и грунты
Боксит, шлаки, кварц, клинкеры, гипс, мел
Стекольная промышленность
Спеченные материалы, стекло, сырье
Керамическая промышленность
Стоматологическая керамика, стеатит, шамот, спеченная керамика, электрофарфор
Исследование почв
Высушенные образцы почвы, осадки сточных вод, осадки в водоемах, керны


Технические характеристики


Принцип действия
Срез
Дробящие части
Неподвижный и подвижный измельчающие диски
Стандартное оснащение
Прибор без измельчающих дисков
Оптимально для материала
Твердо-хрупкий, среднетвердый
Макс, начальный размер частиц
20 мм
Мин. количество пробы
20-30 мл
Макс, производительность при непрерывной работе (в зависимости от материала и ширины зазора)
150 кг/ч
Конечная степень измельчения
0.1  - 12 мм
Подача
Партиями/непрерывно
Вес
нетто: 140 кг, брутто: 170 кг
Габариты Ш х Г х В
44x87x40 см, установка на столе
Упаковка Ш х Гх В
100x52x70 см, деревянный ящик
Уровень шума на рабочем месте согласно IEC 61672-1
прим. 89 дБ(А) (в зависимости от измельчаемого материала)


Данные для заказа


Номер заказа Описание
Pulverisette 13
ЛАБОРАТОРНАЯ ДИСКОВАЯ МЕЛЬНИЦА classic line

(Без измельчающих дисков)
13.1030.00 Для 400 V/3 ~, 50-60 Герц, 1830 Ватт
  Измельчающие диски 200 мм диам.
13.1100.09 Неподвижный измельчающий диск, литье  из закаленной стали
13.1110.09 Подвижный измельчающий диск, литье из закаленной стали
13.1120.23 Неподвижный измельчающий диск, марганцевая сталь
13.1130.23 Подвижный измельчающий диск, марганцевая сталь
13.2000.08 Неподвижный измельчающий диск, твердый сплав карбида вольфрама
13.2010.08 Подвижный измельчающий диск, твердый сплав карбида вольфрама
13.2100.27 Неподвижный измельчающий диск, двуокись циркония
13.2110.27 Подвижный измельчающий диск, двуокись циркония
  Измельчающие диски из двуокиси циркония подходят только для керамических материалов, минералов и т.д., не для металлов
Принадлежности для "безжелезного" размола
13.1090.16 Полное полимерное покрытие внутренней поверхности размольной камеры

Необходимо дополнительно заказывать измельчающие диски из двуокиси циркония!
Пылеотсасывающее устройство
43.9050.00 Пылеотсасывающее устройство категории "М" DIN EN 60335-2-69  230 V/1~, 50-60 Герц, 1000 Ватт
13.1450.00 Соединительная часть для пылеотсасывающего устройства
43.9055.00 бумажный фильтр-мешок (упаковка = 5 шт.)
1 упаковка включена в комплект пылеотсасывающего устройства
43.9052.00 полиэтиленовый пакет (упаковка = 5 шт.) для пылеотсасывающего устройства 43.9050.00
43.9051.00 набор фильтров для пылеотсасывающего устройства 43.9050.00
Принадлежности для непрерывной работы
43.5100.00 Монтажная станина для комбинированного использования щековой дробилки "Pulverisette 1" и дисковой мельницы "Pulverisette 13"
