Виброгрохот Analysette 3

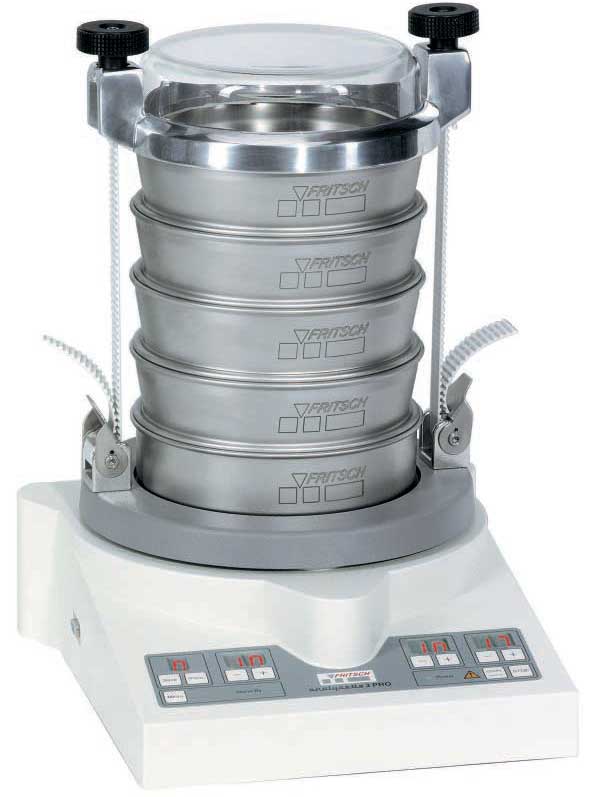

Вибрационный грохот ANALYSETTE 3

Область применения

Модельный ряд представлен двумя приборами: PRO и SPARTAN. Эти виброгрохоты идеально подходят для количественного анализа размера частиц твердых материалов и суспензий любых типов с автоматическим анализом рассева с программным обеспечением AUTOSIEVE. Вибрационный грохот "Анализетте 3" применяется на определяющих качество участках для контроля продукции и обеспечивает оптимально соответствующую требованиям пользователя работу.

Принцип действия

Вибрационный грохот "Анализетте 3" является вертикально колебательным лабораторным ситовым грохотом для точного разделения и сортировки материалов по размерам частиц. Гранулометрический анализ может быть проведен как для сухих порошков, так и для взвешенных в жидкости частиц. В зависимости от объема образца и его гранулометрического состава подбираются различные наборы сит.

Особенности конструкции

Модели PRO и SPARTAN
  • Точный цифровой таймер
  • Эргономическая фольговая клавиатура типа IP65, брызгозащищённая
  • Оптическая индикация амплитуды
  • Kорпус из пластмассы, который может рециркулироваться
  • Быстрое переоборудование на прибор „пульверизетте 0“
  • Программа „авторассев“ (AUTOSIEB) для WindowsTM для автоматической обработки результатов рассева
Дополнительно для модели PRO
  • Регулировка амплитуды AMPCONTROL
    • точный цифровой таймер
    • эргономическая фольговая клавиатура типа IP65, брызгозащищённая
    • оптическая индикация амплитуды
    • корпус из пластмассы, который может рециркулироваться
    • быстрое переоборудование на прибор „пульверизетте 0“
    • программа „авторассев“ (AUTOSIEB) для WindowsTM для автоматической обработки  результатов рассева
  • Возможность запоминания и вызова до 9 программ рассева
  • Функция Power-Safe (режим экономии тока)
  • RS 232 интерфейс
  • Режим постоянной и периодической работы
  • Режим микро и микро-периодической работы для микропрецизионного рассева

Преимущества

  • Затяжка колонны сит EASYTWIST включается в основную цену
  • Не требуется дополнительный груз при небольших нагрузках
  • Независимая от частоты сети частота колебаний сит для минимального потребления энергии (не происходит нагрева ситовой системы)
  • Aвтоматическая установка оптимальной рабочей точки на резонансной кривой – AMPCONTROL
  • Возможность включения в систему контроля испытательных средств по ИСО 9001 (грохот может калиброваться как испытательное средство)
  • Воспроизводимые результаты рассева по ДИН 66165
  • Самопроверка процесса рассева через RS 232 и программу „авторассев“для WindowsТМ путём сравнения в режиме „онлайн“ номинального и действительного значения амплитуды
  • Все функции могут управляться через RS 232
  • Возможность выбора режима Setup с функцией контроля
  • Удобное пользование, эргономический дизайн
  • Возможность использования до 10 аналитических сит и приёмного сосуда высотой 50 мм каждый за один рассев (или 16 сит и приёмного сосуда высотой 25 мм)
  • Малошумная работа
  • Гарантия – 2 года от даты изготовления
  • Проверенная безопасность прибора (сертификат СE)

Принадлежности


Вибрационный грохот комплектуется индивидуально для максимального соответствия задачам Вашей лаборатории. В комплект должны входить: станина вибрационного грохота, крышка и приемный сосуд для мокрого или сухого рассева, комплект аналитических сит. Просим при заказе указывать номера по каталогу - см. данные для заказа.

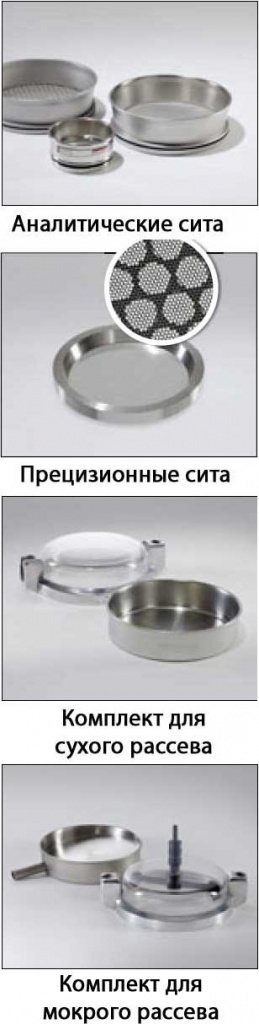

Сухой рассев

Aналитические сита 200/50 мм, 200/25 мм, 100/40 мм или 8“/2“ диаметр/высота согласно ИСО 3310 и ASTM. Ситовая ткань и кромка изготовлены из нержавеющей высококачественной стали.

Сухое и/или влажное рассеивание может быть выполнено на плетеных ситах из металлической проволоки, ситах из пластика или прецизионных ситах, выполненных гальваническим способом.

Мокрый рассев

Для рассева проб с большим электростатическим зарядом или с очень высокой долей тонких фракций. Kрышка мокрого рассева снабжена тремя конусообразными соплами, которые обрызгивают всё внутреннее пространство и, таким образом, способствуют промывке обрабатываемого материала сквозь отверстия сита. Промежуточные кольца-сита одновременно обрызгивают сита, расположенные выше и ниже. Внизу приёмный сосуд со сливом замыкает колонну сит.

Микрорассев

Прецизионными микроситами достигается самый точный результат при мокром рассеве тонких пылей в диапазоне от 5 мкм до 100 мкм. Также возможен сухой рассев небольших количеств хорошо поддающихся рассеву материалов крупности >25 мкм. Живое сечение сита, как отличительная черта, определяет продолжительность и точность рассева. Сито FRITSCH размером 5 мкм, например, имеет живое сечение в 6 раз больше, чем сравнимые прецизионные микросита. Расширенные вниз отверстия противодействуют закупорке сит. Сита изготовлены на основе ИСО 3310-3. Запатентованный быстродействующий затвор и большое живое сечение обеспечивают эффективную работу.

Сертификаты и медали испытания

Заводское удостоверение 3.1В EN 10204 для калибровки вибрационного грохота PRO и для аналитических сит фирмы ФРИЧ согласно ИСО 3310-1. Также имеются в распоряжении документация к „Kвалификация по монтажу“ и „Kвалификация по зксплуатации“ (IQ/ОQ).

Зажимная крышка

Стандартная зажимная крышка из плексигласа позволяет визуально контролировать процесс рассева. В случаях, не требующих непосредственного наблюдения, предлагается зажимная крышка без стеклянной прослойки.


Затяжка колонны сит TorqueMaster

A3_5.jpgЗатяжка сит TorquеMaster позволяет автоматически и воспроизводимо закреплять колонну сит на вибрационном грохоте. C помощью высокоточных электроинструментов TorqueMaster создаёт  постоянные и воспроизводимые силы натяжения и позволяет осуществить калибровку затяжки сит в рамках системы контроля испытательных средств по ИСО 9001.

Система TorqueMaster может быть установлена на любом вибрационном грохоте, не только производства компании FRITSCH.

Промежуточный приёмный сосуд

В случае проведения двух или нескольких просеиваний за один процесс рассева  установите между ситами промежуточный приёмный сосуд, который выполняет функции приёмного сосуда.

Вспомогательные средства для рассева

Рекомендуются для сухого рассева материала с очень высокой долей тонких фракций. Чтобы сократить время рассева, поместите в каждое сито с размером отверстий более 32 мкм резиновые, агатовые шары или шарики из двуокиси циркония диаметром 5-10 мм. Во время рассева шары подпрыгивают на ситах и ускоряют прохождение материала через сито. Шары из различных материалов есть в наличии на складе.

Приставка для измельчения

Для измельчения и усреднения небольших количеств материала (заполнение 0,1 до 10 мл, исходная крупность <5 мм) прибор „анализетте 3“ может переоборудоваться на вибрационную микромельницу „пульверизетте 0“. После такого переоборудования также можно проводить измельчение при низких температурах вместе с „криогенным ящиком“.

Программа „авторассев“ (AUTOSIEB) для Windows

Последовательный интерфейс позволяет подсоединить виброгрохот к компьютеру, что дает возможность использования программы АВТОРАССЕВ. Эта комбинация с программой  удовлетворяет требованиям гранулометрического анализа в соответствии с DIN ISO 9000. АВТОРАССЕВ - профессиональное русифицированное программное обеспечение. Для работы с ним потребуются ПК (Windows 7, XP и Vista), лабораторные весы и принтер. Взвесьте сито до и после рассева, остальное сделает программа. Основные функции: управление весом сит, наблюдение за грохотом или весами, расчёт распределения размеров частиц в ситовых, обработка и документирование результатов. Поставляется на USB-носителе.L-27_gross.jpg

Вспомогательное оборудование

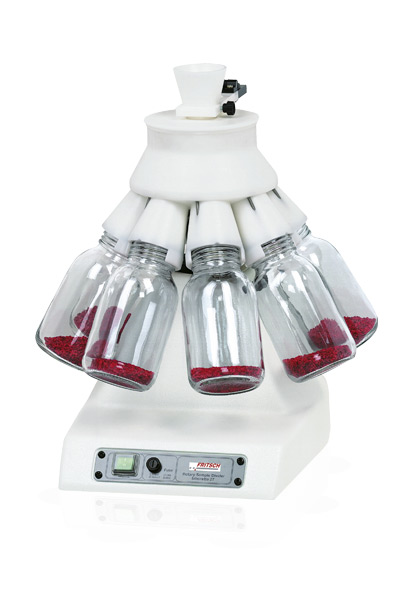

Ротационный конусный делитель проб Laborette 27

Предназначен для представительного деления проб твёрдых веществ и суспензий. Проба поступает через воронку на делительный конус. На поверхности вращающегося конуса проба разделяется через направляющие каналы в стеклянные приёмные стаканы с навинчивающейся крышкой.
Прибор может комбинироваться с 6 различными делительными головками: деление 1:8, 1:10, 1:30, материал пластик или алюминий.

Лотковый питатель Laborette 24

L24_1.jpgНазначение прибора - медленная дозировочная подача сыпучих веществ в широком диапазоне применения, например, для делителей проб, мельниц, смесителей и весов.
На выбор предлагается 2 вида лотка:
·    V-образный для узкой для целенаправленной подачи пробы
·   U-образный для равномерного слоя материала и ускоренной подачи образца

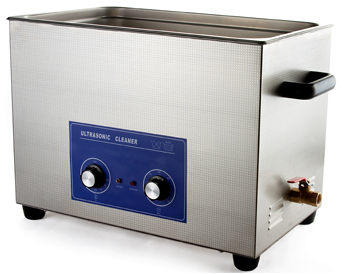

Ультразвуковая ванна для очистки сит

Ультразвуковая очистка быстрее, тщательнее и безопаснее любого другогоJK-UC-100.jpg метода – чистки щеткой, отмачивания, проточной и т.п. Ультразвуковые волны проходят сквозь очищающий раствор создавая эффект кавитации: быстрого формирования и распада микроскопических пузырьков. Тепло усиливает процесс. Глубокая очистка под воздействием ультразвука удаляет самые сложные загрязнения.
В нашем ассортименте представлены модели ультразвуковых ванн с нагревом и без, разного диапазона ультразвука, для одного или нескольких сит. Ультразвуковые ванны есть в наличии на складе.


Технические характеристики


Вибрационный грохот
ANALYSETTE 3 PRO
Вибрационный грохот
ANALYSETTE 3 SPARTAN
Метод анализа рассев
Сухой рассев диапазон измерений: 32 мкм - 63 мм
макс. количество пробы (прибл.): 1 кг
время измерения (прибл.): 3 – 20 мин
Мокрый рассев диапазон измерений: 20 мкм - 10 мм
макс. количество пробы (прибл.): 20 – 100 г
время измерения (прибл.): 3 – 10 мин
Рассев на микропрецизионных ситах диапазон измерений: 5 мкм – 100 мкм
макс. количество пробы(прибл.): 0,2 – 0,5 г
время измерения (прибл.): 30 – 60 мин
Контроль амплитуды
автоматический ручной
Макс. диаметр сита 200 мм/8“
Макс. количество
сит в колонне
10 (50 мм высотой) или 16 (25 мм высотой)
Программа управления и анализа AUTOSIEVE
да
Калибровка в соответствии с ISO 9001:2000 да
нет
Интерфейсы да
нет
Энергопотребление 100-240 В/1~, 50-60 Гц, 50 Вт
Вес 21 кг
Габариты Ш х Г х В
установка на столе: 37 x 40 x 20 см


Данные для заказа

Номер заказа Описание
Analysette 3
ВИБРАЦИОННЫЙ ГРОХОТ

(Без головки, сит и приемного сосуда)
03.7020.00 Модель «PRO»,  для 100-240 V/1~ , 50-60 Герц
03.8020.00 Модель «SPARTAN», для 100-240 V/1~ , 50-60 Герц
Принадлежности для сухого рассева
31.2100.00 Зажимная система TorqueMaster для сит
(состоит из головки из плексигласа для аналитических сит 200 мм диам. и электрического механизма 230 V/1~, 50 Герц)
31.2020.00 Головка из плексигласа для аналитических сит 200 мм.  диам.
31.1000.03 Приемный сосуд из нержавеющей стали 200 мм диам., 50 мм высоты
31.2050.00 Головка (без окошка) для всех аналитических сит до 200 мм диам.
31.2010.00 Головка из плексигласа для аналитических сит 100 мм. диам.
31.1040.03 Приемный сосуд из нержавеющей стали 100 мм диам., 40 мм высоты
31.1300.03 Промежуточный приемный сосуд из нержавеющей стали 200 мм диам., 50 мм высоты
Принадлежности для мокрого рассева
31.0400.00 Головка из плексигласа с 2 вращающимися соплами для аналитических сит 200 мм  диам.
31.1100.03 Приемный сосуд нержавеющая сталь с выпуском 200 мм диам., 50 мм высоты
31.0240.00 Промежуточное кольцо  с 3 соплами для аналитических сит 200 мм диам.
31.2040.00 Головка из плексигласа с 1 соплом для аналитических сит 100 мм диам.
31.1140.00 Приемный сосуд нержавеющая сталь с выпуском 100 мм диам., 40 мм высоты
Принадлежности для Прецизионного рассева
(Возможен только с "Analysette 3" "PRO")
33.1200.00 Зажимной комплект для прецизионного рассева 100 мм диам. (= 3 винта + зажимы, без головки, приемного сосуда и прецизионных сит)
33.1050.00 Крышка сита алюминий/плексиглас с 1 соплом
33.1150.00 Приемный сосуд из алюминия с выпуском
33.1000.00 Дистанционное кольцо из алюминия с 2 уплотнителями
33.1100.00 Зажимное кольцо с быстродействующим затвором, нержавеющая сталь
  (Пример заказа смотрите в рекламном буклете "Analysette 3")
Сертификация
96.0010.00 Испытание прибора и выдача сертификата 3.1B EN 10204 для FRITSCH-вибрационного грохота “Analysette 3” PRO
96.0200.00 IQ/OQ документация (формат опросного листа)
31.0900.00 Поверка и выдача сертификата 3.1B EN 10204 для FRITSCH - аналитических сит в соответствии с ISO 3310-1
Дополнительные комплектующие
  Вспомогательные средства для просеивания
55.0050.05 Агатовый шар 5 мм диам. (15 шт. на сито)
55.0100.05 Агатовый шар 10 мм диам. (10 шт. на сито)
31.0180.15 Резиновый шар 20 мм диам. (5 шт. на сито)
  Крышки для сит
31.1200.03 Крышка сита нержавеющая сталь для аналитических сит 200 мм диам.
31.1240.03 Крышка сита нержавеющая сталь для аналитических сит 100 мм диам.
  Заменяемые уплотнительные кольца
31.0010.16 Уплотнительное кольцо пербутан для аналитических сит 200 мм диам. 50 мм и 25 мм высотой
31.0520.16 Уплотнительное кольцо пербутан для аналитических сит 100 мм диам.
84.0230.15 Уплотнительное кольцо пербутан для аналитических сит (2 для каждого 33.1000.00 - см. прецизионный рассев)
  Аксессуары для автоматического анализа рассева
03.2900.00 Программа "Авторассев" для WINDOWS™ для компьютерной обработки и хранения результатов рассева
03.2600.00 Лабораторные аналитические весы, до 4.1кг
(+ / - 0.01 g) с разъёмом RS 232 вкл. кабель соединения с компьютером
  Аксессуары для измельчения и гомогенизации небольшого количества материала
31.2010.00 Крышка для переоборудования в вибрационную микромельницу "Рulverisette 0" (номер заказа для ступки и мелющих шаров, см. здесь)
  Компьютер, цветной струйный принтер и лазерный принтер
Данные для заказа аналитических сит

Оборудование есть в наличии на складе
