Щековая дробилка, Pulverisette 1, classic line, fritsch

Pulverisette 1 classic line Щековая дробилка

- Размер отверстия воронки: 65 х 65 мм (тип 1), 100 х 100 мм (тип 2)
- Kрупность загружаемого материала: 60 мм (тип 1), 95 мм (тип 2)
- Производительность: 140 кг/час (тип 1), 200 кг/час (тип 2)
- Ширина щели (тонкость): 1-15 мм

Область применения

Щековая дробилка предназначена для быстрого и эффективного предварительного измельчения грубых и хрупких твёрдых материалов.

Принцип действия

Лабораторная проба измельчается в закрытом рабочем пространстве воздействием высокого давления между двумя дробящими плитами. Между двумя боковыми опорными стенками находится неподвижная дробящая плита. Второй дробящей плитой, которая приводится в движение эксцентриком, проба втягивается и прижимается к неподвижной дробящей плите. Раздробленный материал падает вниз - в выдвижной ящик при порционном измельчении или по лотку в большую приемную емкость при непрерывной работе.
При непрерывной работе материал может через желоб подводиться для дальнейшего измельчения в лабораторной дисковой мельнице “пульверизетте 13”.

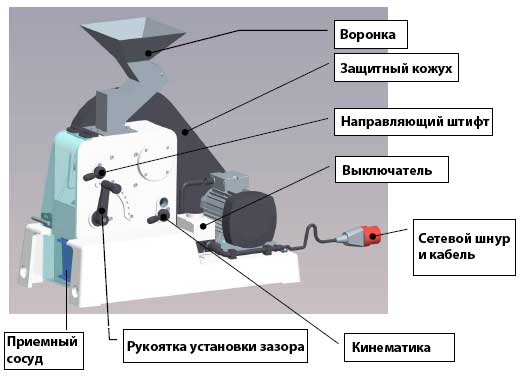

Особенности конструкции

  • Kомпактность конструкции
  • Воронка удобно расположена, быстро и просто заполняется даже при больших количествах измельчаемого материала, легко очищается и имеет такую конструкцию, чтобы измельчаемый материал автоматически направлялся в камеру дробления, таким образом исключается закупорка измельчаемым материалом
  • Лёгкий доступ к дробящим плитам обеспечивает их простую замену - извлечение плит выполняется двумя простыми движениями за несколько секунд при помощи направляющего штифта
  • Невозможность случайных контактов с подвижными плитами
  • Практичная плексигласовая крышка обеспечивает обзор приемной емкости для простоты контроля уровня заполнения
  • Установка зазора между дробящими плитами определяет конечную степень измельчения - 10-позиционное устройство регулирования размера щели
  • Кинематика (движение подвижной дробящей плиты относительно неподвижной) может быть легко изменена: выбирайте движение вверх и вниз для получения узкого диапазона фракции или круговое движение для быстрого дробления
  • Простое извлечение приемного сосуда для порционного измельчения
  • Закрытая измельчительная камера с подключённым пылесосом для работы без выделения пыли
  • Исключительно простая очистка
  • Защищённый от перегрузки высокомощный двигатель 1,1 или 2,2 кВт, особо прочные подшипники

Принадлежности


Дробящие плиты и боковые стенки

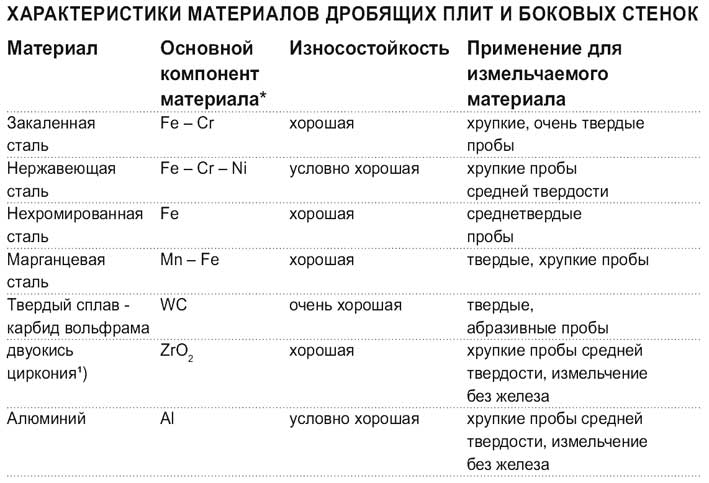

Размольная гарнитура изготавливается из 6 различных материалов, за счет чего можно предотвратить нежелательное загрязнение пробы продуктами истирания дробящих частей.

В стандартном оснащении Щековая дробилка имеет комплект из закаленной стали. Обычно используют дробящие плиты и боковые опорные стенки из одинакового материала, так как боковые стенки не подвергаются большой нагрузке, то в большинстве случаев можно использовать боковые стенки из закаленной стали.

Щеки и стенки из нержавеющей сталирекомендуются для дробления сырого, влажного материала, который может вызвать коррозию закаленной стали.
Щеки и стенки из твердого сплава карбида вольфрама рекомендуется использовать для измельчения очень твердого материала или если нельзя допустить загрязнение образца частицами металла от истирания щек и стенок.

Увеличьте в два раза срок службы дробящих плит - в Щековой дробилке их можно просто перевернуть!

1) Дробящие плиты из двуокиси циркония предназначены только для дробления керамических материалов, минералов и т.п., ни в коем случае ни для металлов и твердых вязких проб.
Аналитические результаты элементного анализа с детальной информацией по материалам

Предварительное измельчение без железа


Для предварительного измельчения без железа хрупких проб средней твердости (например, для применения в керамической промышленности и стоматологии) есть возможность оснащения щековой дробилки Pulverisette 1 изнутри сплошным полимерным покрытием. В этом случае дробилка комплектуется дробящими плитами из двуокиси циркония, боковыми стенками из двуокиси циркония или алюминия и специальной воронкой из ПВХ.

RoHS (директива, ограничивающая содержание вредных веществ)

При измельчении проб по RoHS (например, для рентгеновского флуоресцентного анализа), лучше всего подходят дробящие плиты и боковые стенки из нехромированной стали.

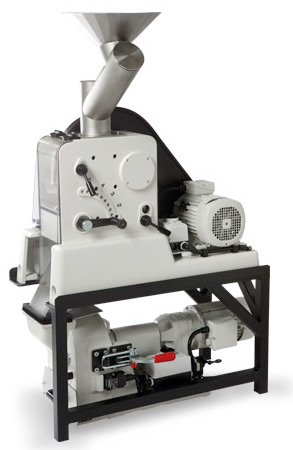

Комбинация мельниц: предварительное и тонкое измельчение в один прием

Для большого объема грубого материала может быть актуально быстрое непрерывное предварительное и тонкое измельчение. Технологическое решение, предлагаемое компанией Fritsch - комбинация из щековой дробилки Pulverisette 1 и дисковой мельницы Pulverisette 13. Закрепленные вместе на одной монтажной раме и соединенные друг с другом лотком, они автоматически могут измельчить материал от начального размера ок. 95 мм до конечной степени измельчения 100 мкм.

Примеры применения
Горнодобывающая и металлургическая промышленность
Ниобий-титан, феррованадий, хромванадий, карбид вольфрама, руды, уголь, шлаки, кокс
Химия
Различное сырье
Геология и минералогия
Гранит, базальт, тяжелый шпат, силикаты и прочие породы
Стекольная промышленность
Спеченные материалы, стекло, сырье
Керамическая промышленность
Стоматологическая керамика, стеатит, шамот, спеченная керамика, электрофарфор
Нерудные строительные материалы
Боксит, клинкеры, кварц, бетон

Технические характеристики

Принцип действия
Давление
Дробящие части
Неподвижная и подвижная дробящие плиты
Стандартное оснащение
Прибор с гарнитурой из закаленной стали
Оптимально для материала
Твердый, среднетвердый, хрупкий
Макс, начальный размер частиц
60 мм (модель 1) или 95 мм (модель 2)
Мин. количество пробы
20 мл
Макс, производительность при непрерывной работе (в зависимости от материала и ширины зазора)
140 кг/ч (модель 1) или 200 кг/ч (модель 2)
Конечная степень измельчения
1  - 15 мм
Подача
Партиями/непрерывно
Вес
Модель I, нетто: 177 кг, брутто: 202 кг
Модель II, нетто: 205 кг, брутто: 230 кг
Габариты Ш х Г х В
Модель I и модель II, 40x80x80 см, установка на столе
Упаковка Ш х Гх В
Модель I и модель II, 90x75x90 см, деревянный ящик
Уровень шума на рабочем месте согласно IEC 61672-1
прим. 85 дБ(А) (в зависимости от измельчаемого материала)

Данные для заказа

Номер заказа
Описание
Pulverisette 1
ЛАБОРАТОРНАЯ ЩЕКОВАЯ ДРОБИЛКА classic line
(Вкл. неподвижные и подвижные дробящие плиты и боковые опорные стенки из закаленной стали)
01.5030.00 Модель I, для 400 V/3 ~, 50-60 Герц, 1450 Ватт
01.5020.00 Модель I, для 230 V/1 ~, 50-60 Герц, 1570 Ватт
01.7030.00 Модель II, для 400 V/3 ~, 50-60 Герц, 2780 Ватт
Принадлежности для модели I
  Дробящие плиты
43.0010.09* Неподвижная дробящая плита, закаленная сталь
43.0020.09* Подвижная дробящая плита, закаленная сталь
43.0030.10 Неподвижная дробящая плита, нержавеющая сталь
43.0040.10 Подвижная дробящая плита, нержавеющая сталь
43.0011.09 Неподвижная дробящая плита, хромистая сталь
43.0021.09 Подвижная дробящая плита, хромистая сталь
43.0130.23 Неподвижная дробящая плита, марганцевая сталь
43.0140.23 Подвижная дробящая плита, марганцевая сталь
43.0050.08 Неподвижная дробящая плита, твердый сплав карбида вольфрама
43.0060.08 Подвижная дробящая плита, твердый сплав карбида вольфрама
43.0100.27 Неподвижная дробящая плита, двуокись циркония
43.0110.27 Подвижная дробящая плита, двуокись циркония
  Боковые опорные стенки
43.0070.09* Пара боковых опорных стенок, закаленная сталь
43.0080.10 Пара боковых опорных стенок, нержавеющая сталь
43.0071.09 Пара боковых опорных стенок, хромистая сталь
43.0090.08 Пара боковых опорных стенок, твердый сплав карбида вольфрама
43.0150.13 Пара боковых опорных стенок, алюминий
43.0160.27 Пара боковых опорных стенок, двуокись циркония
  Принадлежности для безжелезного предварительного дробления
01.5410.00 Воронка из ПВХ, вкл. зажимные пластины
  Обратите внимание: неподвижные и подвижные дробящие плиты из двуокиси циркония и боковые опорные стенки из двуокиси циркония или алюминия необходимо заказывать дополнительно!
Принадлежности для модели II
  Дробящие плиты
43.3010.09* Неподвижная дробящая плита, закаленная сталь
43.3020.09* Подвижная дробящая плита, закаленная сталь
43.3030.10 Неподвижная дробящая плита, нержавеющая  сталь
43.3040.10 Подвижная дробящая плита, нержавеющая  сталь
43.3011.09 Неподвижная дробящая плита, хромистая сталь
43.3021.09 Подвижная дробящая плита, хромистая сталь
43.3130.23 Неподвижная дробящая плита, марганцевая сталь
43.3140.23 Подвижная дробящая плита, марганцевая сталь
43.3050.08 Неподвижная дробящая плита, твердый сплав карбида вольфрама
43.3060.08 Подвижная дробящая плита, твердый сплав карбида вольфрама
43.3100.27 Неподвижная дробящая плита, двуокись циркония
43.3110.27 Подвижная дробящая плита, двуокись циркония
  Стальные щеки с рифленой поверхностью - по запросу!
  Боковые опорные стенки
43.3070.09* Пара боковых опорных стенок, закаленная сталь
43.3080.10 Пара боковых опорных стенок, нержавеющая сталь
43.3071.09 Пара боковых опорных стенок, хромистая сталь
43.3090.08 Пара боковых опорных стенок, твердый сплав карбида вольфрама
43.3150.13 Пара боковых опорных стенок, алюминий
43.3160.27 Пара боковых опорных стенок, двуокись циркония
  Принадлежности для безжелезного предварительного дробления
01.7410.00 Воронка из ПВХ, вкл. зажимные пластины
  Обратите внимание: неподвижные и подвижные дробящие плиты из двуокиси циркония и боковые опорные стенки из двуокиси циркония или алюминия необходимо заказывать дополнительно!
Принадлежности для моделей I + II
  Пылеотсасывающее устройство
43.9050.00 Пылеотсасывающее устройство категории "М" DIN EN 60335-2-69  230 V/1~, 50-60 Герц, 1000 Ватт
43.9055.00 бумажный фильтр-мешок (упаковка = 5 шт.)
1 упаковка включена в комплект пылеотсасывающего устройства
43.9052.00 полиэтиленовый пакет (упаковка = 5 шт.) для пылеотсасывающего устройства 43.9050.00
43.9051.00 набор фильтров для пылеотсасывающего устройства 43.9050.00
Принадлежности для непрерывной работы
43.5100.00 Монтажная станина для комбинированного использования щековой дробилки "Pulverisette 1"classic line и дисковой мельницы "Pulverisette 13" classic line
