Крестовая ударная мельница Pulverisette 16

Крестовая ударная мельница Pulverisette 16 - Макс. начальный размер частиц: 20 мм
- Макс. производительность:     80 л/ч
- Конечная степень измельчения: 0.12 - 10 мм
- Скорость вращения ротора: 2850 об/мин
Область применения

Kрестовая ударная мельница “Пульверизетте 16” используется в химической и керамической промышленности, в горнодобывающей отрасли и металлургии, а также в сельском хозяйстве для приготовления проб почв.

Пульверизетте 16  - универсальная мельница для использования в лабораториях и промышленности. Она отлично подходит для измельчения средне-твёрдых, хрупких материалов до 6 по шкале твёрдости Мооса. В лаборатории крестовая ударная мельница используется для предварительного и тонкого измельчения, в промышленности применяется для тонкого измельчения на заключительной стадии процесса обогащения.

Принцип действия


Измельчение в ударной крестовой мельнице производится за счёт удара, истирания и среза.

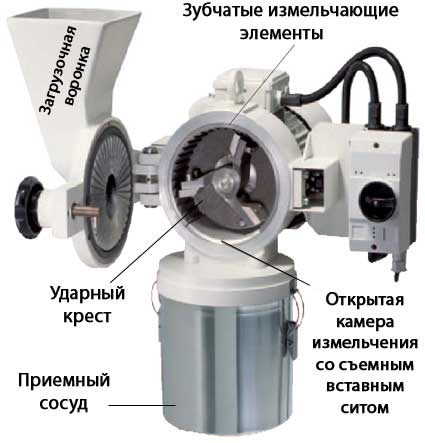

После подачи через загрузочную воронку материал попадает непосредственно в измельчительную камеру, где измельчается между ударным крестом, зубьями измельчающих элементов и вставным ситом. После достижения необходимой тонины измельчённый материал переносится через вставное сито в приёмный сосуд.

Максимальный размер зёрен загружаемого материала составляет 20 мм при измельчении отдельных кусков и 15 мм при непрерывной загрузке. Пропускная способность прибора зависит от свойств измельчаемого материала и размера отверстий применяемого вставного сита, и достигает 80 кг/час. .

Максимально достижимая тонина помола зависит от прочности измельчаемого материала на разлом и размера отверстий вставного сита и составляет 100 мкм. В целом, 100 % пробы имеет размер зёрен меньше, чем приблизительно 70 % размера отверстий используемых сит.

Особенности конструкции

  • Быстродействующее зажимное устройство измельчительной камеры
  • Между мельницей и приемным сосудом расположен шланг с матерчатым фильтром, который обеспечивает постоянный поток воздуха, поступающий в камеру измельчения, для предотвращения закупорки ячеек сита и повышения производительности
  • Защита от перегрузки
  • Зубчатые измельчающие элементы из нержавеющей стали и стальной отливки
  • Приёмный сосуд из нержавеющей стали 5 и 30 литров
  • 16_2.jpg
  • Вставные сита с трапецеидальными и круглыми отверстиями из нержавеющей стали - чем меньше отверстия, тем тоньше измельчение; чем крупнее отверстия, тем выше производительность
  • Kорпус из алюминиевого литья
  • Удобная для обслуживания конструкция прибора
  • Можно использовать как настольный, или как напольный прибор со штативом (опция)

Примеры применения

Сельское и
лесное хозяйство
Зерновые, торф, семена, сухие растения, корма
Геология и минералогия
Соль, гипс,калий, минералы, нерудные строительные материалы, боксит, известняк, сухая глина, серный колчедан, цементный клинкер, огнеупорные материалы
Горнодобывающая и
металлургическая
промышленность
Уголь, кокс, руды, сланец, шлаки
Керамика
Окисная керамика
Искусственные материалы
и текстильные изделия
Смолы, целлюлоза, синтетические смолы

Технические характеристики

Полная потребляемая мощность
400 V/3~, 50 Гц, 1480 Ватт
230 V/1~, 50 Гц, 1590 Ватт
Вес
нетто
брутто

38 кг
76 кг

Габариты ШхГхВ

установка на столе или штативе: 42 x 45 x 56 см

Упаковка ШхГхВ

деревянный ящик: 80 x 70 x 70 см
Мощность вала двигателя по VDE 0530, EN 60034
1,1 кВт

Значение звуковой эмиссии на рабочем месте согласно IEC 61672-1
прим. 75 дБ(A)
(в зависимости от измельчаемого материала и конфигурации прибора)

Данные для заказа

Номер заказа Описание
Pulverisette 16
КРЕСТОВАЯ УДАРНАЯ МЕЛЬНИЦА
(Без нижнего сита и станины, вкл. приемный сосуд 5 л с рукавным фильтром )
  Размольный комплект из стальной отливки
16.3030.00 для 400 V/3~, 50 Гц, 1480 Ватт
16.3020.00 для 230 V/1~, 50 Гц, 1590 Ватт
  Размольный комплект из нержавеющей стали
16.3080.00 для 400 V/3~, 50 Гц, 1480 Ватт
16.3070.00 для 230 V/1~, 50 Гц, 1590 Ватт
  Нижнее сито из нержавеющей стали
  С трапецевидной перфорацией
16.5100.10 0.12 мм
16.5110.10 0.2 мм
16.5120.10 0.25 мм
16.5130.10 0.5 мм
16.5140.10 0.75 мм
16.5150.10 1 мм
16.5160.10 1.5 мм
16.5170.10 2 мм
  С круглой перфорацией
16.5200.10 3 мм
16.5210.10 4 мм
16.5220.10 5 мм
16.5230.10 6 мм
16.5240.10 8 мм
16.5250.10 10 мм
  Прочие аксессуары
45.5820.00 Универсальная опорная рама
16.3600.00 Приемный сосуд емкостью 30 л, включая фильтровальный рукав

Документация
