Холодные ретортные печи до 2400°С

Холодные ретортные печи до 2400°С

VHT 8/18 - VHT 100/18-KE

Компактные лабораторные печи типа VHT разработаны в виде электрически обогреваемых камерных лабораторных печей с графитовым, молибденовым нагревом или нагревом дисилицидом молибдена MoSi2. Благодаря изменяющимся концепциям нагрева и многочисленным принадлежностям эти лабораторные печи дают возможность реализовывать даже технически сложные процессы, необходимые заказчику.

В вакуум-плотном технологическом резервуаре можно проводить процессы термической обработки либо под защитной атмосферой и атмосферой реакционного газа, либо под вакуумом, в зависимости от конструкции до 10-5 мбар. Лабораторные печи в базовом исполнении можно использовать для работы с негорючими защитными газами или вакуумом.

На рисунке: VHT 40/22-GR с графитовой изоляцией и нагревом

Оснащенные соответствующими устройствами для работы с Н2 лабораторные печи можно использовать для работы с водородом или другими горючими газами. Основой данного оснащения является сертифицированный пакет безопасности, который в любое время обеспечит безопасную эксплуатацию и в случае аварии активирует соответствующую программу действий в аварийной ситуации.

Поскольку выжигание должно производиться в вакууме, мы рекомендуем пакет оснащения VDB, в который наряду с соответствующим устройством безопасности входит дополнительная реторта для выжигания, устанавливаемая в обогреваемое пространство, и который предотвращает загрязнение пространства лабораторной печи возникающими отработанными газами. Отработанные газы выводятся из реторты в факел отработанного газа

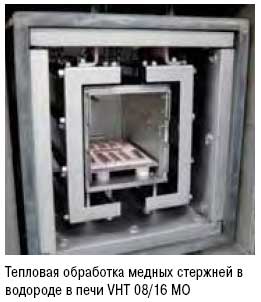

Альтернативные концепции нагреваVHT_2.jpg

В основном для различных рабочих температур предлагаются следующие варианты моделей:

VHT../GR с графитовой изоляцией и нагревом

  • Применима для процессов под защитными и реакционными газами или вакуумом
  • Tмакс 1800 °C или 2200 °C
  • В зависимости от типа установленного насоса максимальный вакуум может достигать 10-2 мбар
  • Изоляция графитовым войлоком
  • Измерение температур с помощью термоэлемента типа B (для версий до 1800 °C)
  • Измерение температур с помощью оптического пирометра (для версий до 2200 °C)


VHT../MO или ../W с молибденовым или вольфрамовым нагревом

  • Используется для процессов под защитной атмосферой и атмосферой реакционного газа высокой чистоты или под высоким вакуумом
  • Tmax 1200 °C, 1600 °C или 1800 °C
  • В зависимости от типа установленного насоса максимальный вакуум может достигать 5x10-5 мбар
  • Изоляция из молибденовой листовой стали
  • Измерение температуры с помощью термоэлемента типа S на моделях лабораторных печей с температурой 1200 °C
  • Измерение температуры с помощью термоэлемента типа B на моделях лабораторных печей с температурой 1600 °C и 1800 °CVHT_3.jpg


VHT../KE  с волокнистой изоляцией и нагревом с помощью нагревательных элементов из дисилицида молибдена

  • Применима для процессов под защитными и реакционными газами, на воздухе или под вакуумом
  • Tмакс 1800 °C
  • От типа установленного насоса максимальный вакуум может достигать 10-2 мбар (до 1300 °C)
  • Изоляция волокном из оксида алюминия
  • Измерение температуры термоэлементом типа B



VHT...-../GR
VHT...-../MO
VHT...-18/W
VHT...-18/KE
Защитный газ
+
+
+
+
Воздух
до 400 °C -
-
+
Водород
+
+
+
+1
Низкий, средний вакуум (›10-3 мбар)
+
+
+
+2
Высокий вакуум (‹10-5 мбар)
-
+
+
-
Кислород
-
-
-
+
1 До 1400°C
2 В зависимости от Tmax


Стандартное исполнение для всех моделей

Базовое исполнеие

  • Стандартные размеры пространства лабораторной печи 8, 40 или 100 лVHT_4.jpg
  • Технологический резервуар из нержавеющей стали с водяным охлаждением со всех сторон с температуростойкими уплотнительными кольцами круглого сечения
  • Рама из устойчивых стальных профилей, легкая в обслуживании благодаря легко снимаемым обшивочным листам из высококачественной стали
  • Корпус лабораторной печи модели VHT 8 на колесиках для удобного перемещения печи
  • Распределитель охлаждающей воды с кранами ручной блокировки для прямого и обратного хода, автоматический контроль расхода, открытая система водяного охлаждения
  • Настраиваемая циркуляция охлаждающей воды с индикатором расхода и температуры и защитой от превышения температуры
  • Распределительное устройство с контроллером интегрировано в корпус лабораторной печи
  • ПЛК-регулятор H 700 с легко обозримой, сенсорной панелью 5,7" для ввода программы и визуализации, возможность сохранения 10 программ по 20 сегментов
  • Ограничитель регулятора температуры с настраиваемой температурой отключения для термического класса защиты 2 согл. EN 60519-2
  • Ручное управление функциями технологического газа и вакуума
  • Ручная подача технологического газа (N2 или Ar) с настраиваемым уровнем расхода
  • Байпас с ручным клапаном для быстрого наполнения или затопления пространства лабораторной печи
  • Выпуск газа вручную с перепускным клапаном (20 мбар относит.)

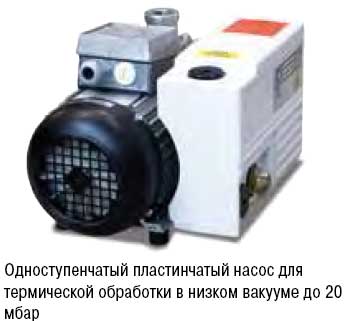

  • Одноступенчатый пластинчатый насос с шаровым затвором для создания форвакуума и для термической обработки в низком вакууме до 5 мбар
  • Манометр для визуального контроля уровня давления


Дополнительное оснащениеVHT_5.jpg

  • Tмакс 2400 °C
  • Корпус опционально разбирается, чтобы его можно было пронести через маленькие дверные проемы (VHT 08)
  • Подача газа вручную для второго технологического газа (N2 или Ar) с настраиваемым уровнем расхода и байпасом
  • Технологический загрузочный бункер из молибдена или ХВУ, рекомендуется для процессов удаления связующего вещества. Бункер с прямым впуском и выпуском газа устанавливается в газовом пространстве лабораторной печи и служит для улучшения температурной однородности. Посредством замены трактов подачи газа после фазы удаления связующего вящества содержащие связующее вещество отработанные газы выводятся из лабораторной печи и во время процесса спекания достигается очищенная атмосфера технологического газа

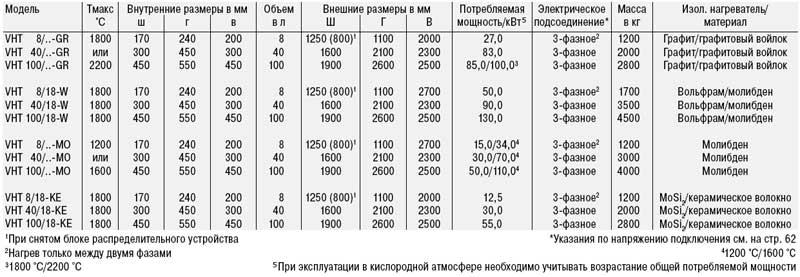

Модель Внутренние размеры реторты
Объем

ширина
глубина
высота
в литрах
VHT  8/...
120
210
150
4
VHT 40/..
280
430
250
30
VHT 100/..
430
530
400
91















  • Термоэлемент для садки с индикатором

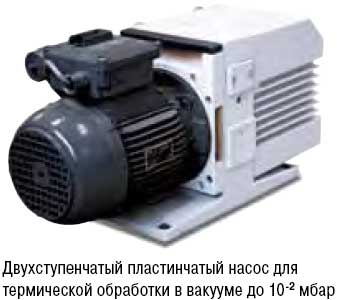

  • Двухступенчатый пластинчатый насос с шаровым затвором для создания форвакуума и для термической обработки в вакууме до 10-2 мбар

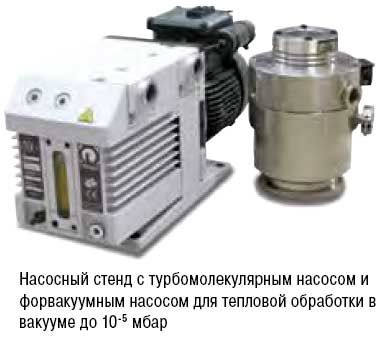

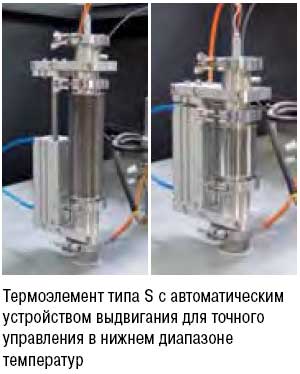

  • Измерение температур для моделей 2200 °C посредством пирометра и термоэлемента типа S с автоматическим устройством выдвигания для точного управления в нижнем диапазоне температур (начиная с модели VHT.../MO)
  • Теплообменник с закрытой системой водяного охлаждения
  • Пакет автоматики, включающий графическую сенсорную панель H 3700

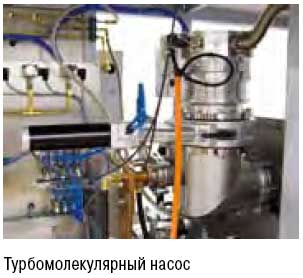

-- Графическая сенсорная панель 12" H 3700VHT_add_4.jpg
--Ввод всех данных процесса, таких как температура, скорость нагрева, подача газа, вакуум
--Визуализация всех данных процесса на одном экране

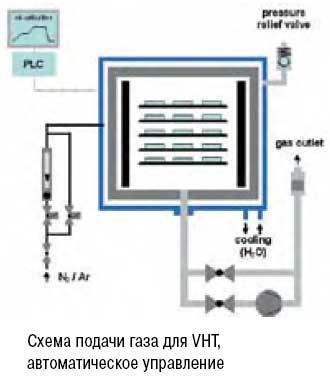

--Автоматическая подача технологического газа (N2, аргон или формовочный газ) с      регулированием расхода
--Управляемый программой байпас для наполнения или затопления резервуаров технологическим газом
--Автоматические предварительная и завершающая программы, включая проверку герметичности для безопасной эксплуатации лабораторной печи
--Автоматически регулируемое выпускное отверстие с сильфонным клапаном и перепускным клапаном (20 мбар)
--Датчик давления для абсолютного и относительного давления
  • Регулятор массового расхода MFC для изменяющегося объема потока и создания газовых смесей со вторым технологическим газом (только в комплекте пакета автоматики)
  • Работа при парциальном давлении: впуск защитного газа при управляемом нижнем давлении (только в комплекте пакета автоматики)
  • ПК-управление с помощью NCC, соответствующие возможности документации и привязки к компьютерной

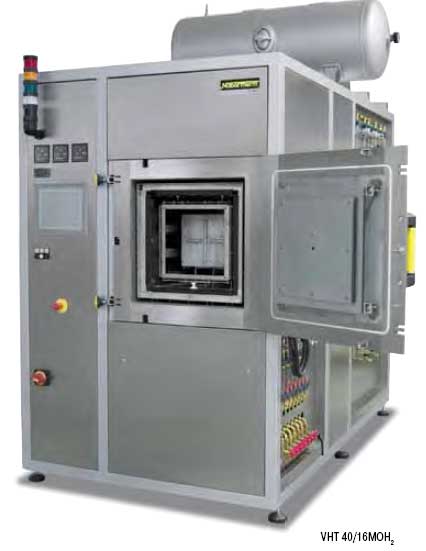

Оснащение пакетом для Н2 VHT.../МО-H2 или VHT.../GR-H2 для процессов под водородом и другими горючими газами

Лабораторные печи серии VHT…/MO или VHT…/GR с комплектом для H2 можно использовать для процессов под водородом или другими горючими газами. Установки для этих сфер применения дополнительно оборудуются обязательными устройствами безопасности. В целях гарантии надежности к использованию допускаются только проверенные компоненты с соответствующими сертификатами. Лабораторные печи управляются при помощи системы управления, не дающей погрешности (S7-300F/система управления с устройством безопасности).

  • Сертифицированная концепция безопасности
  • Пакет автоматики
  • Резервные клапаны для впуска водорода
  • Контролируемое предварительное давление всех газов, используемых для протекания процессов
  • Байпас для надежной продувки пространства лабораторной печи защитным газом
  • Аварийный резервуар с контролируемым давлением, оснащенный автоматически открывающимся электромагнитным клапаном
  • Факел отработанного газа (электрический или газовый) для дожигания H2
  • Атмосферный режим: подача H2 при регулируемом избыточном давлении (50 мбар относит.) в технологический резервуар начиная с комнатной температуры


Дополнительное оснащение

  • Работа при парциальном давлении: подача H2 при регулируемом низком давлении (парциальное давление) в технологическом резервуаре при температуре пространства лабораторной печи выше 750 °C
  • „„Реторта в технологическом резервуаре для выжигания и спекания

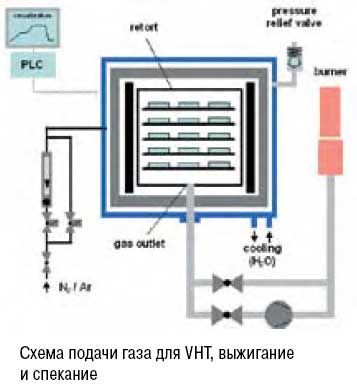

Оснащение пакетом VDB VHT.../MO-VDB... или VHT.../GR-VDB для выжигания под защитным газом, водородом или вакуумом

Для определенных процессов необходимо выжигание под защитными газами или вакуумом. Для таких процессов превосходно подходят модели VHT…/MO-VDB или VHT…/GR-VDB. Они оснащены необходимыми устройствами безопасности для процессов выжигания. В пространстве лабораторной печи установлена дополнительная реторта для выжигания, в которой имеется прямое выпускное отверстие в факел отработанного газа. Благодаря этой системе образующиеся при выжигании отработанные газы не загрязняют пространство лабораторной печи.

  • Концепция безопасности для выжиганияVHT_add_8.jpg
  • „„Пакет автоматики
  • „„Факел отработанного газа для сжигания отработанных газов
  • „„Реторта для выжигания, установленная в пространстве лабораторной печи, имеет выпускное отверстие для выпуска отработанных газов непосредственно в факел отработанного газа
  • „„Байпас для надежной продувки пространства лабораторной печи защитным газом
  • „„Вакуумный насос с сухим ходом


Дополнительное оснащение:

  • Конденсатоуловитель для отделения большого количества связующего вещества при выжигании под вакуумом
  • „„Обогреваемое выпускное отверстие для отработанных газов для предотвращения оседания конденсата в трубопроводе для отработанных газов
  • „„Нейтрализация отработанных газов, осуществляемая в зависимости от процесса посредством уловителя связующего вещества, газоочистителя или факела отработанных газов



Указания по напряжению питания
