Работа с газом и вакуумом

Работа с газом и вакуумом

Пакеты подачи газа


После оснащения различными пакетами трубчатые лабораторные печи cерий R, RT, RS, RHTC, RHTH и RHTV можно использовать для работы с негорючими или горючими газами либо вакуумом. Различные пакеты могут быть поставлены как вместе с лабораторной печью, так и позднее.

Пакет подачи газа 1

для простых случаев применения защитного газа (не для вакуумного режима)

Технические характеристики

  • Может использоваться стандартная рабочая труба
  • 2 пробки из керамического волокна с подключениями защитного газа
  • Система подачи газа для негорючего защитного газа (аргон, азот, инертный газ) с запорным краном и расходомером с регулировочным клапаном (объемный расход 50-500 л/ч), готовая к подключению (клиент обеспечивает входное давление газа 300 мбар)


Дополнительное оснащение

  • Расширение системы подачи газа для второго либо третьего вида негорючего газа
  • Баллонный редукционный клапан для подачи газа через газовые баллоны
  • Подача газа, управляемая с помощь регуляторов, с помощью дополнительных магнитных клапанов в системе подачи газа, которые могут включаться и выключаться посредством контроллера с программируемыми дополнительными функциями (например, P 330)


Пакет подачи газа 2


для использования защитного газа для негорючих газов/вакуумный режим

Данный пакет подачи газов рекомендуется использовать при повышенных требованиях к чистоте атмосферы в рабочей трубе. Стандартная рабочая труба заменяется плотной рабочей трубой C 610 или C 799 в газонепроницаемом исполнении. В комплект поставки наряду с удлиненной рабочей трубой входят также газонепроницаемые фланцы и соответствующее крепежное устройство. Систему также можно оснастить для работы с вакуумом.


Технические характеристики

  • Удлиненная газонепроницаемая рабочая керамическая труба C 610 для лабораторных печей до 1300 °C либо из C 799 для температур выше 1300 °C
  • 2 вакуумплотных фланца из нержавеющей стали с водяным охлаждением с фиттингом на стороне выхода (клиент должен обеспечить подачу охлаждающей воды со шланговым соединением NW9)
  • Крепежное устройство на лабораторной печи для фланцев
  • Система подачи газа для негорючего защитного газа (аргон, азот, формовочный газ) с запорным краном и расходомером с регулировочным клапаном (объемные расход 50-500 л/ч), газосбросный клапан, готовая к подключению (клиент обеспечивает входное давление газа 300 мбар)
Дополнительное оснащение
  • Расширение системы подачи газа для второго либо третьего вида негорючего газа
  • Баллонный редукционный клапан для подачи газа через газовые баллоны
  • Подача газа, управляемая с помощь регуляторов, с помощью дополнительных магнитных клапанов в системе подачи газа, которые могут включаться и выключаться посредством контроллера с программируемыми дополнительными функциями (например, P 330)
  • Конечные фланцы с водяным охлаждением и быстродействующими соединительными вставками
  • Станция охлаждения для замкнутой циркуляции воды
  • Смотровое окно для наблюдения за садкой при использовании газонепроницаемых фланцев

Вакуумный режим

  • Вакуумный пакет для вакуумирования рабочей трубы, состоит из промежуточного элемента для выхода газа, шарового крана, манометра, одноступенчатого управляемого вручную вакуумного насоса с поворотным краном со стальным гофрированным шлангом, подсоединенным к выходу газа, макс. достижимое конечное давление в рабочей трубе прибл. 10-2 мбар


Пакет подачи газа 3


для использования водорода, ручное управление под надзором

Благодаря оснащению трубчатой лабораторной печи пакетом подачи газа 3 возможна работа в кислородной атмосфере. В кислородном режиме устанавливается предохранительное избыточное давление в рабочей трубе приблизительно 30 мбар. Избыточный кислород сжигается в факеле для отработанных газов. Инертизация рабочего пространства осуществляется оператором вручную перед запуском процесса, после его завершения и при возникновении сбоев.


Технические характеристики

  • Устройства безопасности для эксплуатации с горючими газами, включая контроль работы факела и контроль разрыва трубы вследствие избыточного давления
  • Удлиненная, газонепроницаемая рабочая труба
  • 2 вакуум-плотных фланцевых соединения из нержавеющей стали с водяным охлаждением (снабжение охлаждающей водой осуществляется заказчиком при помощи шлангового соединения)
  • Факел для отработанных газов
  • Манометрический переключатель для контроля предохранительного избыточного давления
    Система подачи газа для H2 и N2. Регулирование количества осуществляется вручную (заказчик обеспечивает снабжение H2 с давлением 1 бар, N2 - с давлением 10 бар, подачу воздуха с давлением 6-8 бар и подачу пропана с давлением 300 мбар)

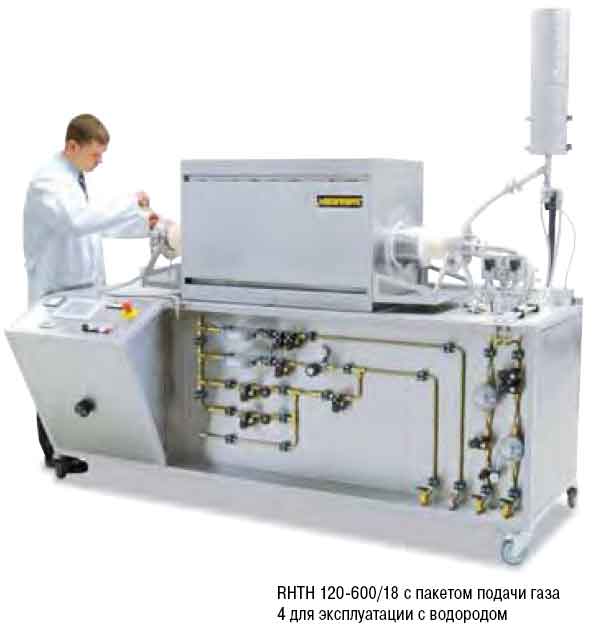

Пакет подачи газа 4gas_5.jpg

для использования водорода, полное автоматическое управление без надзора


Соблюдение норм безопасности в работе с интегрированным резервуаром для экстренной промывки азотом, позволяет использовать установку в автоматическом режиме. Благодаря оснащению управлением безопасности с ПЛК предварительное насыщение, введение водорода, работа, контроль неисправностей и промывка после завершения процесса выполняются автоматически. При возникновении сбоя труба немедленно промывается азотом, а установка автоматически переводится в безопасный режим.


Дополнительное оснащение для пакета 3

  • Раширенная система управления с устройством безопасности с аварийной промывкой в случае сбоя
  • Резервуар для экстренной промывки
  • Управление посредством ПЛК безопасности с сенсорной панелью для ввода данных

Дополнительное оснащение для пакетов 3 - 4
  • Упрощенные системы безопасности для работы с введением водорода исключительно при температуре выше 800 °C
         1. Возможно открытие трубы при рабочей температуре более 800 °C
          2. Контрольное пламя на выходе трубы
          3. Введение водорода при температуре менее 800 °C невозможно, функция блокирована
          4. Имеется для модельного ряда RS
  • Расширение системы подачи газа для других негорючих газов
  • Редукционный клапан баллонов для подачи газа при помощи газовых баллонов
  • Станция охлаждения для замкнутой циркуляции охлаждающей воды
  • Вакуумный пакет (пригоден только для режима с использованием водорода для создания форвакуума)
  • Регулировка посредством ПЛК (серия для пакета подачи газа 4)
  • Подача газа посредством управляемого в зависимости от программы контроллера массового расхода (только для управления с ПЛК)


Вакуумные насосы

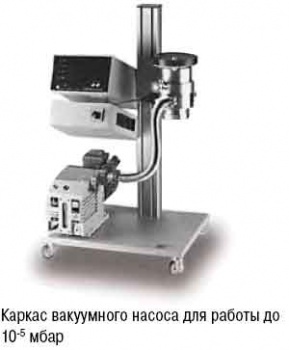

В зависимости от конечного давления имеются различные насосы:gas_7.jpg

  • Одноступенчатый насос с поворотным краном для достижения конечного давления приблизительно 20 мбар.
  • Двухступенчатый насос с поворотным краном для достижения конечного давления прибл. 10-2 мбар.
  • Насосная установка PT70 Dry (мембранный насос с подсоединенным за ним турбомолекулярным насосом) для максимально достижимого конечного давления в 10-5 бар.

Указания:
Для защиты вакуумного насоса допускается только холодное вакуумирование. Снижение прочности рабочей трубы при высоких температурах ограничивает аксимальную температуру в вакууме.
