Вращающиеся печи для непрерывных процессов и/или пакетной обработки до 1100°С и до 1300 °С

Вращающиеся печи для непрерывных процессов и/или пакетной обработки до 1100°С и до 1300 °С

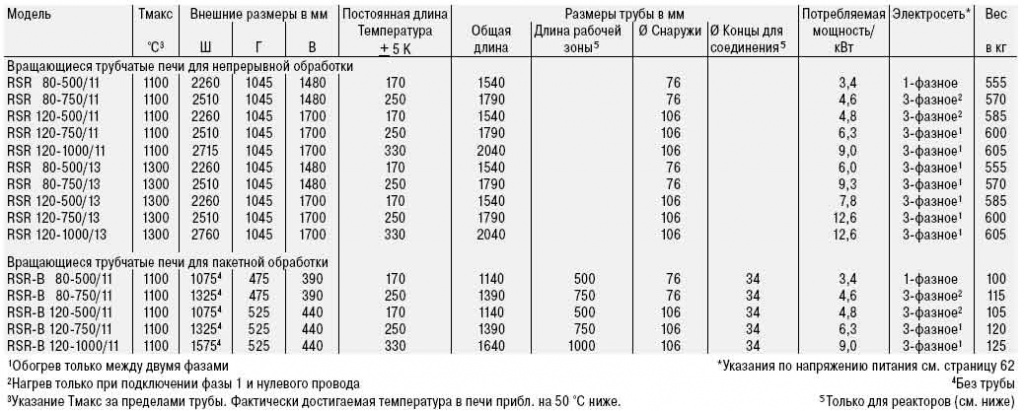

RSR 80-500/11 - RSR 120-1000/13, RSR-B 80-500/11 - RSR-B 120-1000/11


Если на первом месте стоит сохранение зернистости материала (например, при сушке или кальцинировании), оптимальным решением будут вращающиеся трубчатые лабораторные печи серии RSR. Постоянное вращение рабочей трубы обеспечивает непрерывное движение партии.
Модели предназначены для выполнения непрерывного процесса и/или пакетной обработки. В зависимости от используемого процесса, партии и необходимой максимальной температуры,  используются различные рабочие трубы из кварцевого стекла, керамики или металла.
В зависимости от применения, печи можно оснастить дополнительными принадлежностями: загрузочной воронкой, электрическим шнековым транспортером для подачи материала или системой подачи газа для небольшой производственной установки. Эксплуатация может происходить на воздухе, в атмосфере защитного газа или даже в вакууме.

Для всех моделей


Стандартное исполнение

  • Нержавеющий корпус лабораторной печи сделан из структурных листов высококачественной стали
  • Простота извлечения рабочей трубы или реактора за счет использования безременного привода и благодара раскрыванию корпуса лабораторной печи
  • Плавно регулируемый привод с частотой вращения ок. 1 2- об/мин
  • Описание устройств регулирования


Дополнительное оснащение

  • Другие значения диаметра трубы и длины обогреваемого участка
  • Ручная или автоматическая система подачи газа
  • Газонепроницаемое вращающееся соединение для


    подключения к системам подачи газа
  • Обратный клапан на выходе газа предотвращает проникновение воздуха, подсасываемого через места неплотного прилегания
  • Трехзонное регулирование для оптимизации равномерности температуры
  • Индикатор температуры в рабочей трубе, осуществляющий измерение с помощью дополнительного термоэлемента
  • Регулирование в рамках партии за счет использования дополнительного термоэлемента в рабочей трубы


Для пакетной обработки


Стандартная модель

  • Tмакс 1100 °C
  • Термоэлемент типа K

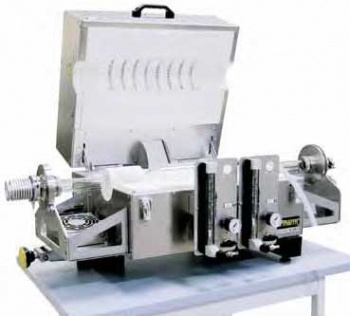

  • Лабораторная печь выполнена в виде настольной модели с реактором из кварцевого стекла, открытым с обеих сторон
  • Для опорожнения реактор вынимается из лабораторной печи


Дополнительное оснащение


  • Различные системы подачи газа
  • Вакуумная модель, в зависимости от используемого насоса до 10-2 мбар
  • Реактор из кварцевого стекла, открытый с обеих сторон, с утолщениями, улучшающими движение партии в трубе
  • Пакет оснащения, упрощающий загрузку и разгрузку рабочей трубы, включающий в себя следующие элементы:
    1. Закрытый с одной стороны реактор из кварцевого стекла или высококачественной стали 1.4841 со встроенной лопаткой, позволяющей добиться улучшения размешивания партии
    2. Механизм опрокидывания влево/вправо. Для заполнения и для термической обработки лабораторная печь опрокидывается вправо до упора, таким образом вся партия подается прямо в печь. Для опорожнения лабораторная печь опрокидывается в другую сторону, чтобы удалить порошок из реактора.
    3. Извлекать сам реактор необходимости больше нет
    4. Установка лабораторной печи на раме
    5. Перемещение рамы на роликах
  • Рама со шпинделем ручной регулировки для изменения угла наклона при заполнении, во время термической обработки и для опорожнения трубы
  • Цифровой индикатор угла наклона печи


Для непрерывных процессов


Стандартная модель

  •  Tмакс 1100 °C
1. Термоэлемент типа К
2. Открытая с обеих сторон рабочая трубка из кварцевого стекла
  • Tмакс 1300 °C
1. Термоэлемент типа S
2. Открытая с обеих сторон рабочая трубка из керамики С 530, не газонепрницаемая

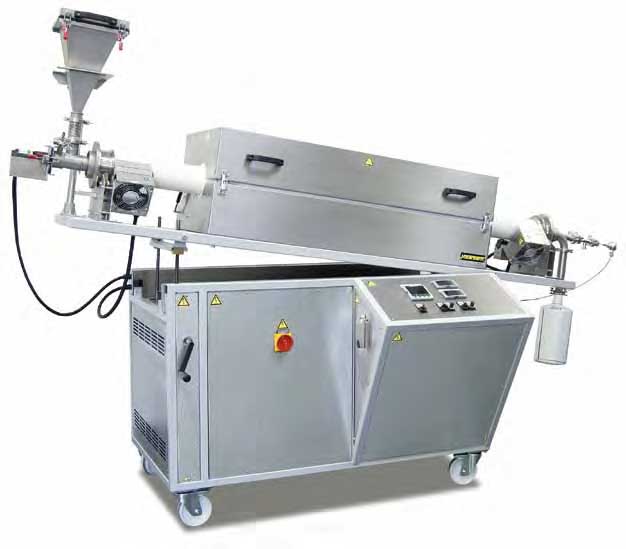

  • Компактная модель лабораторной печи с распределительным устройством и контроллером, встроенными в основание, включая транспортировочные ролики
  • Установка лабораторной печи на раме, с ручным шпиндельным приводом, оснащенным кривошипом для предварительной настройки угла наклона
  • Перемещение рамы на роликах


Дополнительное оснащение

  • Рабочая труба из кварцевого стекла с утолщениями для оптимальной транспортировки партии температурой до Tмакс 1100 °C
  • Газонепроницаемая рабочая труба из керамики C 610 для температуры до Tмакс 1300 °C
  • Указания по различным рабочим трубам
  • Различные системы подачи газа с хорошим обтеканием технологического газа через входное отверстие с одной стороны и выходное отверстие с другой стороны трубы RSR_6.jpg(только в сочетании с электрическим шнековым приводом и т.д.)
  • Загрузочная воронка из высококачественной стали с закрываемым отверстием для выпуска порошка, в качестве дополнительного оснащения поставляется также газонепроницаемый вариант
  • Электрический вибрационный генератор у загрузочной воронки для оптимизации подачи материала в рабочую трубу

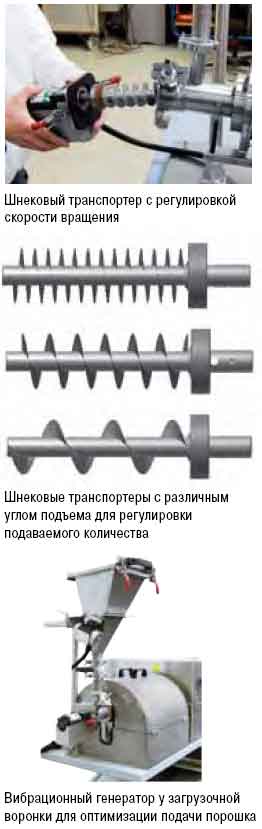

  • Шнековый транспортер с электрическим приводом на входе рабочей трубы с подъемом 20 мм и регулируемой скоростью вращения в диапазоне от 0,28 до 6 об/мин
    1. Шнековый транспортер с регулировкой угла подъема с учетом обрабатываемой партии   в  зависимости от требований
    2. Понижающая и повышающая передача для настройки других диапазонов скорости вращения по желанию
  • Опорожняющая лопатка со стороны выхода рабочей трубы
  • Приемная емкость из лабораторного стекла на выходе рабочей трубы
  • Цифровой индикатор угла наклона лабораторной печи
  • Электрический линейный привод для регулировки угла наклона

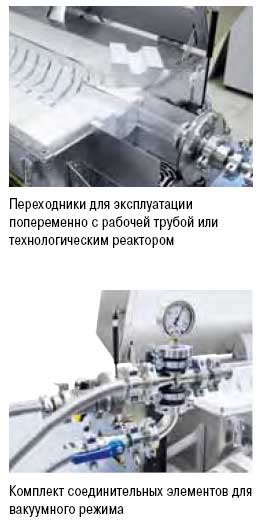

  • Смешанный вариант для непрерывных процессов и/или пакетной обработки
Лабораторную печь на раме можно опрокидывать в обоих направлениях. Заказчик может установить как открытую с обеих сторон рабочую трубу для непрерывных процессов, так и закрытый с одной стороны производственный реактор (Tмакс 1100 °C) для пакетной обработки
  • Управление с помощью программируемого контроллера для поддержания температурного режима и управления подключенными агрегатами, например, включение и изменение скорости шнекового транспортера, скорости вращения рабочей трубы, включение вибрационного генератора и т.д.



Указания по напряжению питания
