Калибровка и альтернативы регулирования трубчатых печей

Калибровка и альтернативы регулирования трубчатых печей

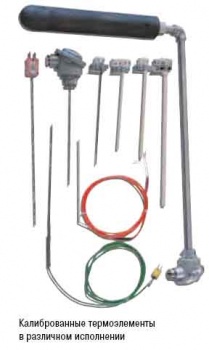

Комплект для калибровки термоэлементов

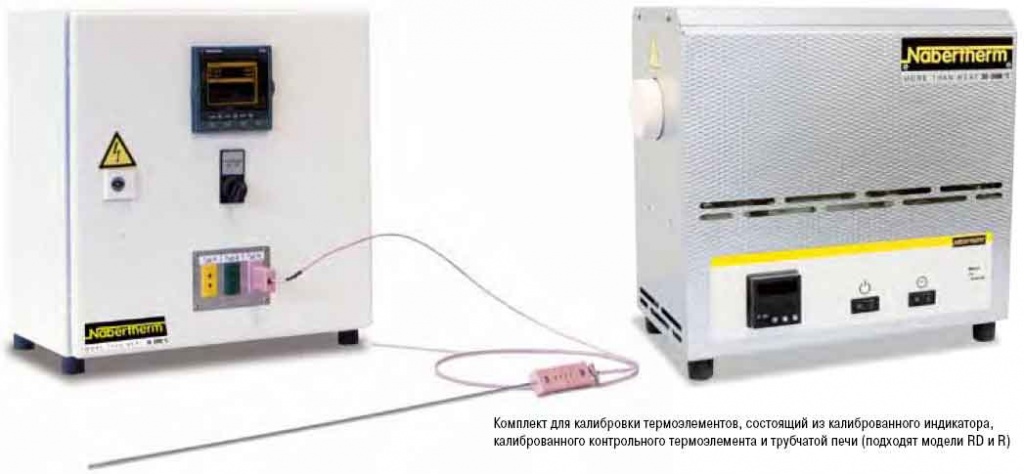

В ходе процессов термической обработки высокого качества можно добиться только за счет регулярной проверки регулировочных термоэлементов или термоэлементов для обработки партии. При использовании изображенного на рисунке комплекта для калибровки можно любую трубчатую лабораторную печь использовать для профессиональной калибровки термоэлементов.

Комплект для калибровки термоэлементов встроен в компактный корпус лабораторной печи и состоит из индикатора температуры для двух термоэлементов, контрольного термоэлемента с выравнивающей цепью и штекерных разъемов в корпусе лабораторной печи для подключения различных типов термоэлементов. Как индикатор, так и весь измерительный участок до контрольного термоэлемента калиброваны на заводе и поставляются с соответствующим сертификатом.

Комплект используется с трубчатой лабораторной печью, например, модели RD 30/200/11. Для калибровки выполняется регулировка лабораторной печи относительно какого-либо значения. С одной стороны контрольный термоэлемент вводится в рабочую трубу. С другой стороны в трубе устанавливается проверяемый термоэлемент. Точки измерения обоих термоэлементов должны находиться как можно ближе друг к другу. В зависимости от модели лабораторной печи для позиционирования обоих термоэлементов предлагается керамический блок выравнивания температуры. По истечении установленного времени обработки на индикаторе комплекта для калибровки термоэлементов можно считать и сравнить температурные значения обоих термоэлементов.

Технические характеристики

  • Компактный корпус
  • Однофазное подключение
  • Цифровой индикатор для проверяемого и контрольного термоэлемента, с калибровочным сертификатом, шаг 100 °C
  • Контрольный термоэлемент, тип N, с калибровочным сертификатом (для 3 значений температуры)
  • Входы для термоэлементов, тип K, S, N проверяемых термоэлементов. Для каждого процесса измерения можно использовать только один вход
  • Печь (модель RD или R) заказывается отдельно


Дополнительное оснащение

  • Контрольный термоэлемент типа K или типа S
  • Другие входы для термоэлементов для проверки испытуемого образца, например, тип B, тип J или тип R
  • Волокнистая заглушка с вводами и керамическим блоком выравнивания температуры для установки термоэлементов в контрольной лабораторной печи

Альтернативы регулирования для лабораторных печей


Регулирование пространства лабораторной печи

с измерением температуры  в пространстве лабораторной печи вне рабочей трубы

  • Преимущества: термоэлемент защищен от повреждения и воздействия агрессивного материала,  равномерное регулирование, приемлемая цена
  • Недостаток: зависимая от процесса разность температур между отображенной температурой на контроллере и температурой внутри трубы


Расширенный пакет для регулирования пространства лабораторной печи

с дополнительным измерением температуры в рабочей трубе и индикацией температуры


На графиках: линия 1- заданное значение для садки, линия 2 - заданное значение для пространства лабораторной печи, линия 3 - фактическое значение в пространстве лабораторной печи, линия 4 - фактическое значение - садка /ванна/ муфель/реторта

Сравнение регулирования пространства лабораторной печи / Регулирование садки

Регулирование пространства лабораторной печи

Измеряется и регулируется только температура газового пространства лабораторной печи. Во избежание перенапряжения регулировка производится медленно. Поскольку температура партии при этом не измеряется и не регулируется, она на несколько градусов отличается от температуры газового пространства лабораторной печи.

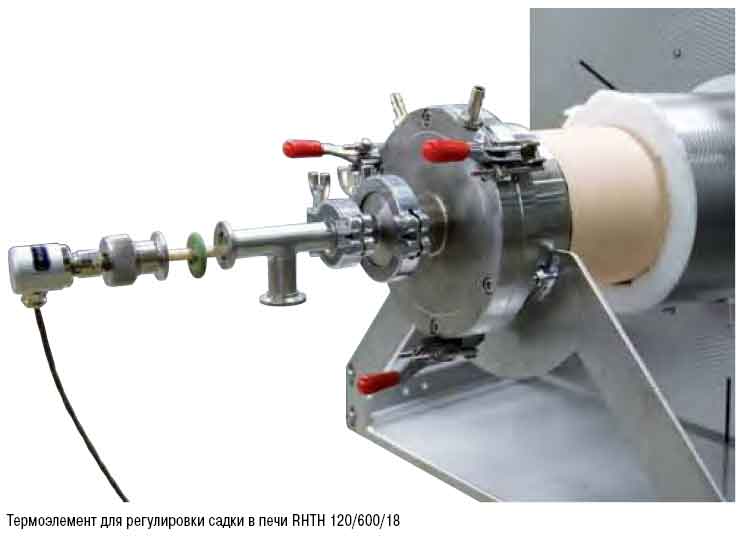

Регулирование садки

При включенном регулировании садки регулируется как температура пространства лабораторной печи.regulir_4.jpg
